220V阻旋式物料控制器RC-30詳細介紹

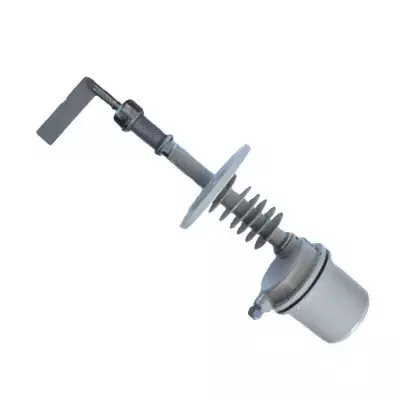

卓信220V阻旋式物料控制器RC-30

簡介：

本產品是一種與固態物料包括粉狀、粒狀、膠狀等物位控制器件；它具有密封好、過載能力強、輕便易裝、輸出接點容量大等特點。針對不同的比重物料可通過調整彈簧的拉力來實現、其接觸物料部分全為不銹鋼材質；阻旋開關通常在化工、塑料、水泥、制藥、飼料、食品等等行業中得到廣泛使用。

卓信220V阻旋式物料控制器RC-30

產品特性：

馬達性能可靠，可長時間連續運轉；

獨特油封設計可以防止粉塵沿軸滲入；

扭力穩定可靠，且扭力大小可以調節；

葉片承受過重負荷時，馬達回轉機構會自動打滑，保護不受損壞；

接續規格、葉片、長度皆可接受定制。

卓信220V阻旋式物料控制器RC-30

技術參數

供電電壓：220VAC 50HZ 0.

觸點容量：250VAC 3A

環境溫度：-18～+80 ℃

旋轉速度：0.83轉/分

測量范圍：1m～2m可調（WP-RS-301-A），0.5m～3m（WP-RS-301-B）

安裝形式：法蘭頂部垂直安裝

用 途：上下限報警

重 量：約5kg（WP-RS-301-A/B）

壓 力：常壓

卓信220V阻旋式物料控制器RC-30

特點：

1.通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，并可應用于腐蝕、沖擊等惡劣場合

2.防掛料 ：獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。

3.免維護 ：測量過程無可動部件，不存在機械部件損壞問題，無須維護。

4.抗干擾 ：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。

5.準確可靠：測量量多樣化，使測量更加準確，澤良不受環境變化影響，穩定性高，使用壽命長。

卓信220V阻旋式物料控制器RC-30

 安裝與接線

（一）安裝方法：

1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。

1、將本裝置用M10×25螺栓緊固在彎角件上即可。

（二）安裝要領及主要事項

1、本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。

2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。

（三）接線：由保護裝置引出一條4芯電纜線

卓信220V阻旋式物料控制器RC-30

工作原理：

本控制器是利用高頻電橋原理工作的，眾所周知，所有物質的電特性與空氣電特性多少都有些差別，當探頭浸入物料時。探測棒與容器壁之間的電導率與電納率產生很大的變化，利用這些變化來檢測探頭周圍是否有空氣或者物料存在?？刂破饔呻娮泳€路和探頭兩部分組成。電子線路包括高頻振蕩器、檢測電路、輸出電路，探頭由探測棒和保護套構成，棒與保護套之間，以及他們與接地容器之間都互相絕緣，由高頻振蕩器提供穩定的射頻電壓，通過電橋加到探測棒上，當物料觸及到探測棒時，電橋輸出不平衡電壓，經解調器、放大器處理后，驅動繼電器動作。

卓信220V阻旋式物料控制器RC-30

常見故障及處理方法：

1）輸出值一直過高：檢查物位高于電時，電與地之間的電阻，低于100KΩ表明探頭絕緣有誤或采用裸探頭時物料有導電性，此時需要換絕緣探頭（向廠方咨詢）。?

2）空倉時輸出過高：覆蓋物（掛料）誤差的特點是，當物料低于探頭底端部時，輸出仍大于2%時，要確定覆蓋問題，則要探頭上的附著物并重新檢查是否工作正常，若后讀數小于1%正常。?

3）檢查連續電纜出現的問題主要是短路和斷路，把連接電纜從儀表上拆下來，用其一端短路或斷開，測量另一端，可以檢查出來

卓信220V阻旋式物料控制器RC-30

主要用途及應用范圍

不繡鋼檢測膜片具耐磨損、抗腐蝕、性能可靠、使用維護周期更長、更方便、高等諸多優點。在現代工業礦山、冶金、電力、化工、塑料、建材、糧食等生產過程中，料倉、溜槽、輸送、升降機械設備的物料定位輸出開關信號，可以直接連接聲光報警器、PLC等設備上進行料位監測或控制。對輸送或升降機械內部無法安裝凸出物體的地方更適合。是的產品。薄膜料位信號器主要技術指標

卓信220V阻旋式物料控制器RC-30

總結：

阻旋開關是用于固態物料（包括粉狀、塊狀、粒狀、膠狀等）的物位控制器。它具有密封性好、過載能力強、輕便易裝、輸出觸點容量大等特點。針對不同比重的物料可通過調彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。阻旋開關在化工、塑料、水泥、制藥、飼料、食品等行業獲得了廣泛的應用。
