SZCB-01磁阻式速度傳感器詳細介紹

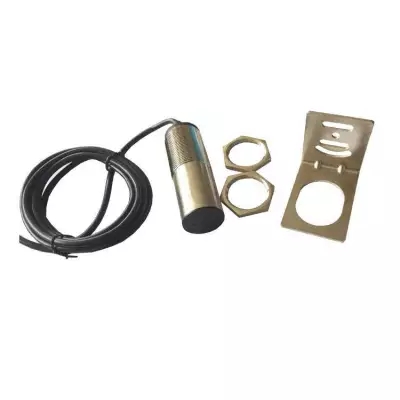

卓信SZCB-01磁阻式速度傳感器

產品說明：

磁阻效應傳感器是根據磁性材料的磁阻效應制成的。磁性材料(如坡莫合金)具有各向異性，對它進行磁化時，其磁化方向?qū)⑷Q于材料的易磁化軸、材料的形狀和磁化磁場的方向。當給帶狀坡莫合金材料通電流I時，材料的電阻取決于電流的方向與磁化方向的夾角。如果給材料施加一個磁場B(被測磁場)，就會使原來的磁化方向轉動。如果磁化方向轉向垂直于電流的方向，則材料的電阻將減小;如果磁化方向轉向平行于電流的方向，則材料的電阻將增大。磁阻效應傳感器一般有四個這樣的電阻組成，并將它們接成電橋。在被測磁場B作用下，電橋中位于相對位置的兩個電阻阻值增大，另外兩個電阻的阻值減小。在其線性范圍內，電橋的輸出電壓與被測磁場成正比。

卓信提升機速度傳感器SQS8-A220VAC

工作原理：

磁阻式轉速傳感器采用電磁感應原理來達到測速目的。具有輸出信號大、抗干擾性能好等特點，不需外接電源，可在霧、油氣、水氣等惡劣環境中使用。齒輪材料：導磁性強的金屬材料

卓信提升機速度傳感器SQS8-A220VAC

技術參數：

直 流 電 阻：150~200（25）。

測速齒輪形式：模數2~4（漸開線齒輪）。

使 用 溫 度：-10~+120。

抗 振 動：20 g 。

螺 紋 規 格：M16×1或定制。

桿長：60mm或定制。

安裝間隙：0.5-1.0mm

重 量：約120g。

卓信提升機速度傳感器SQS8-A220VAC

用途：

本產品主要用于皮帶輸送機、提升機、螺旋輸送機、研磨機、、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、動軸剪切和過載、傳動鏈（帶）脫落等機械故障能及時處理，起到保護設備減少損失。

卓信提升機速度傳感器SQS8-A220VAC

安裝說明

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、等都應在其被傳動處(機器尾端)進行安裝。

卓信提升機速度傳感器SQS8-A220VAC

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

卓信提升機速度傳感器SQS8-A220VAC

注意事項

1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離。

2、安裝距離好在4mm左右，防止外部原因造成H2變動。

3、配備的中間繼電器和速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。

4、副轉動軸較慢時可把跳脫時間調長即可。

5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。

6、露天安裝產品盡可能安裝防雨罩，可延長本產品使用壽命。

7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。

卓信提升機速度傳感器SQS8-A220VAC

結構特點：

1、速度監控儀采用防水設計，鑄鐵式觸輪壽命更長；

2、控制箱采用高亮度LED數碼管顯示，獨特的速度狀態顯示功能；

3、可設置5個速度狀態，獨立控制5組開關信號；

4、5個速度狀態分別用不同的字符顯示方式，更直觀； 速度范圍可任意設置，

5、采用觸摸按鍵進行參數設置，靈活方便；

6、采用寬電壓設計更適合復雜環境需求。

卓信提升機速度傳感器SQS8-A220VAC

總結：

 產品詳情 公司產品品種繁多，門類齊全，具有電壓范圍寬，重復定位精度高，頻率響應快，抗干擾及防水性能好，耐高溫，以及安裝調試方便，使用壽命長等特點。我們的產品原材料采用歐洲集成芯片，多條生產線也自主流設備廠商，生產線具有的生產技術和完善的檢測手段，嚴格參照國際標準在中國研發和生產。 產品已被廣泛應用于紡織，汽車，電力，電子，冶金，機械，食品飲料，鋼鐵，熱電，造紙，印刷，橡塑，物流，郵電，航空，交通，刺繡機，包裝等工業自動化領域。 如果您還沒有找到想要的，口碑好的安全接近開關，劃算的速度傳感器，供銷速度傳感器相關信息
