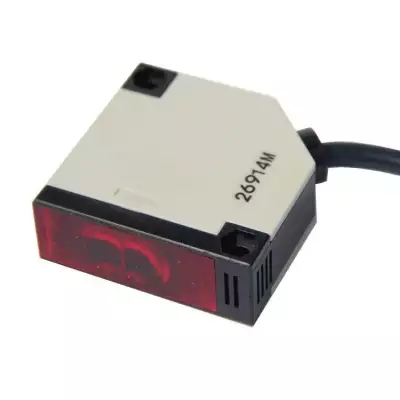

FC-SPX305槽型光電開關220V詳細介紹
技術參數：
輸出類型有：
1：三線NPN常開或常閉
2：三線PNP常開或常閉
3：四線NPN或PNP（常開+常閉）
4：DC二線常開或常閉
5：AC二線常開或常閉
6：工作電壓：10－30V DC （90~250V AC ）
7：輸出電流：200mA (交流 300mA)
8、感應方式：紅外感應
9、響應時間：對射型＜5ms/漫反射型＜3ms
10、標準檢測體：白色A4紙；
11、工作環境溫度：-25℃－80℃
FC-SPX305槽型光電開關220V
簡介：
檢測方式分類
按檢測方式可分為漫射式、對射式、鏡面反射式、槽式光電開關和.光纖式光電開關
光電開關是光電接近開關的簡稱，它是利用被檢測物對光束的遮擋或反射，由同步回路接通電路，從而檢測物體的有無。物體不限于金屬，所有能反射光線（或者對光線有遮擋作用）的物體均可以被檢測。光電開關將輸入電流在發射器上轉換為光信號射出，jieshouqi再根據接收到的光線的強弱或有無對目標物體進行探測。anfangxitong中常見的光電開關煙霧baojing器，工業中經常用它來計數機械臂的運動次數。
FC-SPX305槽型光電開關220V
產品特性：
對射型、漫反射型、回歸反射型光電開關都有防止相互干擾功能，安裝方便；
響應速度快紅外調制型光電檢測，性能穩定、響應速度快、抗沖擊、耐振動、光擾小、超長壽命；
對射型、回歸反射型及漫反射型三大類型近百種規格產品可選。
檢測距離可選范圍廣，從3mm-100m,光電開關以適用不同使用要求，圓柱形（M12/M18/M30)，方型等多種外型規格可選。
開關量輸出種類豐富，分直流二線、直流三線、直流四線及交流二線、繼電器輸出等，NPN或PNP極性任選。
連接方式有電纜型及航空插座型，分為2線、3線、4線電纜及航空插座型。
寬范圍工作電壓，方便系統設計，直流型為DC10-30V，交流型為AC 20-250V。
可檢測各種不同的物體，如：玻璃、鐵、塑膠、木材、液體...等等，根據光量的反射與接收進行檢測。
可識別物體顏色：根據顏色反射率與吸收率，光電傳感器能檢測物體反射光從而識別顏色。
可廣泛應適用于機械、化工、造紙、輕工等行業作限位、定位、檢測、計數、測速、等其它工業自動化感測用途。
FC-SPX305槽型光電開關220V
注意事項：
1、紅外線漫反射型光電開關，所采用的標準檢測體為平面白色畫紙（如檢測的物體是黑色、紅色、或黃色等，需在訂購時特別提出）
2、紅外線光電開關在環境照度高的情況下都能穩定工作，但原則上應回避將傳感器光軸正對陽光等強光源。
3、對射型光電開關***小可檢測寬度為該種光電開關透鏡的80%。
4、當使用感性負載（如燈、電動機等）時，其瞬態沖擊電流較大，可能劣化或損壞交流二線的光電開關，在這種情況下，請經過交流繼電器作為負載來轉換使用。
5、紅外線光電開關的透鏡可用擦鏡紙擦拭，禁用稀釋溶劑等化學品，以免yongjiu性損壞塑料鏡。
6、針對用戶的現場實際要求，在一些較為惡劣的條件，如灰塵較多的場合，所生產的光電開關在靈敏度的選擇上增加了50%，以適應長期使用中延長光電開關的維護周期。
7、產品均為SMT工藝生產制造，并經嚴格的老化測試合格后才出廠，在一般情況下使用均不會出現損壞；為保證意外性發生，請在接通電源前檢查接線是否正確，核定電壓是否為額定值
FC-SPX305槽型光電開關220V
槽型光電開關接線：
光電開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。
一般三極管作開關使用時，通常都用集電極作輸出端。
一般接法：二極管為輸入端，E接地，C接負載，負載的另一端需要接正電源。這種接法適用范圍比較廣。
特殊接法：二極管為輸入端，C接電源正，E接負載，負載的另一端需要接地。這種接法
適用于負載等效電阻很小的時候（幾十歐姆以內），如果負載等效電阻比較大，可能會引關三極管工作點不正常，導致開關工作不可靠。
FC-SPX305槽型光電開關220V
接線：
光電開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。
一般三極管作開關使用時，通常都用集電極作輸出端。
一般接法：二極管為輸入端，E接地，C接負載，負載的另一端需要接正電源。這種接法適用范圍比較廣。
特殊接法：二極管為輸入端，C接電源正，E接負載，負載的另一端需要接地。這種接法
適用于負載等效電阻很小的時候（幾十歐姆以內），如果負載等效電阻比較大，可能會引關三極管工作點不正常，導致開關工作不可靠。
FC-SPX305槽型光電開關220V
用途：
可檢測各種不同的物體，如：玻璃、鐵、塑膠、木材、液體...等等，根據光量的反射與接收進行檢測。
可識別物體顏色：根據顏色反射率與吸收率，光電傳感器能檢測物體反射光從而識別顏色。
可廣泛應適用于機械、化工、造紙、輕工等行業作限位、定位、檢測、計數、測速、等其它工業自動化感測用途。
FC-SPX305槽型光電開關220V
注意事項：
1、紅外線漫反射型光電開關，所采用的標準檢測體為平面白色畫紙（如檢測的物體是黑色、紅色、或黃色等，需在訂購時特別提出）
2、紅外線光電開關在環境照度高的情況下都能穩定工作，但原則上應回避將傳感器光軸正對陽光等強光源。
3、對射型光電開關***小可檢測寬度為該種光電開關透鏡的80%。
4、當使用感性負載（如燈、電動機等）時，其瞬態沖擊電流較大，可能劣化或損壞交流二線的光電開關，在這種情況下，請經過交流繼電器作為負載來轉換使用。
5、紅外線光電開關的透鏡可用擦鏡紙擦拭，禁用稀釋溶劑等化學品，以免yongjiu性損壞塑料鏡。
6、針對用戶的現場實際要求，在一些較為惡劣的條件，如灰塵較多的場合，所生產的光電開關在靈敏度的選擇上增加了50%，以適應長期使用中延長光電開關的維護周期。
7、產品均為SMT工藝生產制造，并經嚴格的老化測試合格后才出廠，在一般情況下使用均不會出現損壞；為保證意外性發生，請在接通電源前檢查接線是否正確，核定電壓是否為額定值
FC-SPX305槽型光電開關220V
總結：
光電開關已被用作物位檢測、液位控制、產品計數、寬度判別、速度檢測、定長剪切、孔洞識別、信號延時、自動門傳感、色標檢出、沖床和剪切機以及an全防護等諸多領域。此外，利用紅外線的隱蔽性，還可在銀行、倉庫、商店、辦公室以及其它需要的場合作為防盜警戒之用。
