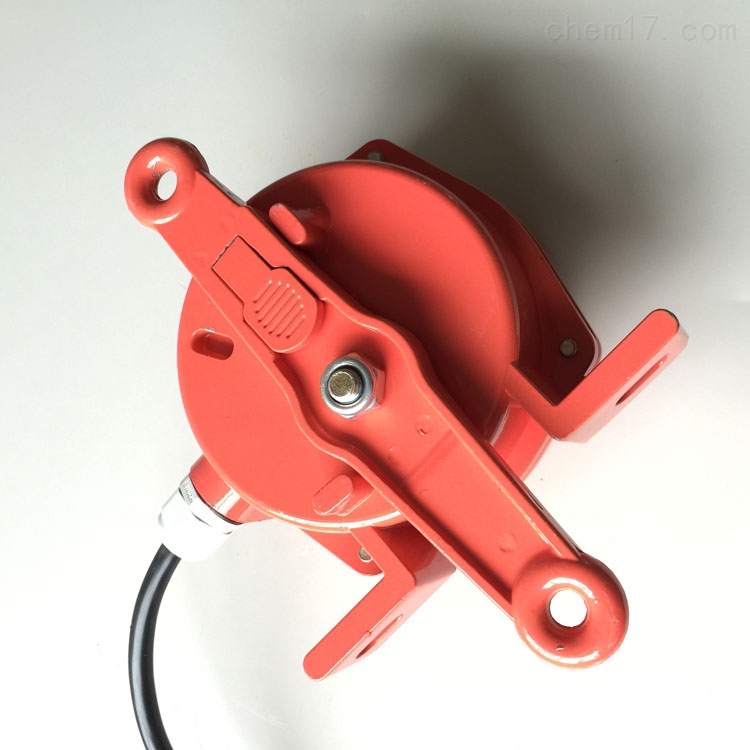

拉繩開關JJLK1-A-R485-TH C24V使用說明

拉繩開關JJLK1-A-R485-TH C24V工作原理

JJLK1系列拉繩開關是帶式輸送機的保護裝置,主要用于帶式輸送機的緊急停機及保護現場防止誤啟動，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，產品可承受24小時帶電浸水試驗；所有金屬件均采用不銹鋼制成；全密封開關，觸點與周圍空氣完全隔離；可長期在含有鹽霧、酸雨環境中使用，*銹蝕。單根導線連接的可插拔式接線端子，雙引線口結構，拉繩開關又叫做緊急停機開關，一般在一些企業里面在使用，不過現在有的農村也還在使用這種雙向拉繩開關，雙向拉繩開關是一種開關型的傳感器，一般是用于皮帶輸送機，包裝生產線，起重機，挖掘機以及水平給料機。雙向拉繩開關屬于一種現場緊急事故停機的一種保護裝置，當有緊急事故發生的時候，人們在現場沿線任意的地方就可以拉動拉繩開關，拉動拉繩的時候就可以發出停機的信號，從而使的機器停止運作，達到保護人身安全的作用，這種開關雖然現在是多數用于企業，不過有的家庭仍然在使用。今天我們就來了解一下拉繩開關的結構和安裝的方法吧。，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，不用分流箱即可方便地進行現場接線；

JJLK1-R485型拉繩開關是具有通信和自檢能力的智能化裝置，不僅能向用戶提供自身的相關信息同時還能提供線路故障的準確信息&mash;斷點地址。

 山東卓信電氣有限公司是一家主要從事生產接近開關、光電開關、霍爾元件、兩級跑偏開關、雙向拉繩開關、速度監測器、皮帶打滑開關、阻旋料位、皮帶縱向撕裂開關、礦用磁性井筒開關、傾斜開關，我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，溜槽堵塞、聲光警示器、限位開關、行程開關、電梯開關、電梯稱重傳感器，防爆電磁閥線圈、齒輪傳感器、速度傳感器、接近傳感器、光電傳感器、無觸點磁性開關、防爆磁性接近開關、皮帶輸送裝置控制柜，等工控電器，集研發、試制；生產的高新技術性企業，符合節能、環保、低耗的國家產業政策，以小型化、智能化、多功能化、系統化的行業發展方向，并以的產品質量和完善的售后服務贏得了國內客戶的認同并與多家企業建立了長期，合作關系。

性比價

1. 防護等級：IP67
2.復位方式 ：手動+自動復位。
3.使用環境 ：戶外型。
4.接點形式 ：1 常開、1 常閉；
5.接點容量 ：AC220V1A
6.電源電壓：C24V（僅帶通信功能的開關）
7.電纜規格：電纜外徑=10～11mm （用戶自備）
8.金屬軟管：1/2"
9.通信方式：1：n （主從式）
10.通信協議：Mobus  RTU
11.波特率：9600
12.通信接口 ：RS - 485
13.通信距離：1200m（無中繼）

傾斜安裝的開關應將電纜出口朝下。當傾斜方向相反時可選用左出線的開關。

定貨時請注明產品名稱及型號；開關附件單獨定貨；
定貨時如不指明開關出線方向，則按右出線方式供貨。
