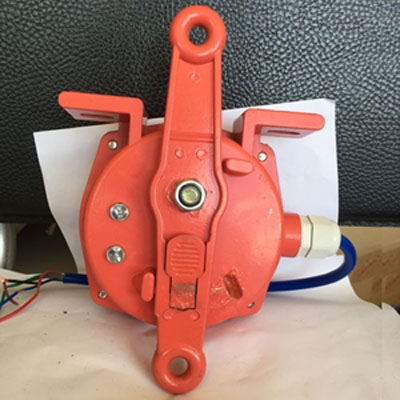

防爆雙向拉繩開關TLS-ZR說明

防爆雙向拉繩開關TLS-ZR拉線開關

事故開關

防爆拉繩開關TLS-ZR，雙向拉繩開關是帶式輸送機的保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場廣泛的應用. 屬機電一體的新技術產品，為國內專有技術。對于皮帶輸送機、拉鏈機、刮板機、提升機、扒料機及傳動機械出現故障時，能在設備任意位置停機。能及時的保護設備和人身、避免事故擴大化，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

技術參數

工作電壓：24~380V（無源開關量）

型號：TLS-ZR

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號，一常開，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，一常閉

環境溫度：-20℃~+60℃

環境濕度：＜90

重量：1.5Kg

防護等級：IP65

復位方式：自動復位/手動復位

響應時間：＜2mS

控制觸點容量：AC380V/2A-1

動作力：50&plun;10N

LSF-1，LSF-2雙向拉繩開關
LLP1-S，LLP1-Z雙向平衡拉繩開關
LLP2-1，LLP2-2雙向拉繩開關
LLP3-S，LLP3-Z雙向拉繩開關
LLP4-Z，LLP4-Y雙向拉繩開關
LLP5-1，LLP5-2雙向拉繩開關
LLP6-1，LLP6-2雙向拉繩開關
LLP7-1L，LP7-2雙向拉繩開關(型)
JLK2-S、LK2-Z雙向拉繩開關
JLK3-S，LK3-Z雙向平衡拉繩開關
JLK4-S，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，JLK4-Z雙向拉繩開關
JLKJ-SJ，LKJ-Z雙向拉繩開關
JSB-KLS-1，JSB-KLS-2雙向拉繩開關
KLT2-1K，LT2-2，KLT2-3雙向平衡拉繩開關
KLT2-I，KLT2-II，KLT2-III雙向平衡拉繩開關
YBLX-KLT2-1，YBLX-KLT2-2雙向平衡拉繩開關
YBLX-KLT2-IY，BLX-KLT2-II雙向平衡拉繩開關
BLKT2-IB，LKT2-II雙向拉繩開關
KLT2A-1，KLT2A-2雙向拉繩開關
HFKLT2-1，HFKLT2-2，HFKLT2-3雙向拉繩開關
HFKLT2-I，HFKLT2-II,HFKLT2-III雙向拉繩開關
FKLT2-Z，F(xiàn)KLT2-Y雙向拉繩開關
FKLT2-1，F(xiàn)KLT2-2雙向拉繩開關
FKLT2-I，KLT2-II雙向拉繩開關
HFKLT2-N雙向拉繩開關(型SPS-2)
JSB/FKLS-IJ，SB/FKLS-II拉繩開關(型SPS-2)
HFKLT2-S1，HFKLT2-S2雙向拉繩開關
HFKLT2-Z1，HFKLT2-Z2雙向拉繩開關
XLLS-I，XLLS-II雙向拉繩開關
TLLS-I，TLLS-II雙向拉繩開關
JYB/KS-1，JYB/KS-2雙向拉繩開關
JYB/KS-IJ，YB/KS-II雙向拉繩開關
HFLSKG-I，HFLSKG-II雙向拉繩開關
LSKG-I，LSKG-II雙向拉繩開關
LSKG-T1，LSKG-T2雙向拉繩開關
JCLS-IJ，CLS-II雙向拉繩開關
RNS-IR，NS-II無觸點拉繩開關(電子式拉繩開關)
YHLS-IY，HLS-II雙向拉繩開關
YHPLS-I，YHPLS-II雙向拉繩開關
YWLX-PH-I，YWLX-PH-II雙向拉繩開關
FKLT2-IF，KLT2-II雙向拉繩開關
LS-I，LS-II雙向拉繩開關
FLS-I，F(xiàn)LS-II雙向拉繩開關
SLF-A-I，SLF-A-II雙向拉繩開關
