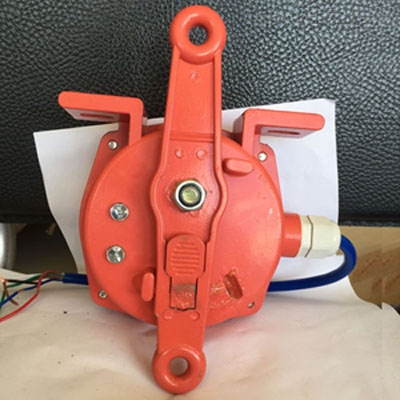

HFKLT2系列雙向拉繩開關說明

一、主要用途及適用范圍：

HFKLT2系列雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。特別適合在沿海及惡劣環境下使用。型號：HFKLT2-1、HFKLT2-2、HFKLT2-I、HFKLT2-II

二、主要技術參數：

產品型號  HFKLT2―□

開關觸點數量  1常開、1常閉接點

觸點容量  AC 220V 380V  ≤

復位方式  I：自動復位  II：手動復位

工作環境  相對濕度：≤90（25℃）  工作溫度：-30～+40℃

外殼材料  鑄鋁

防護等級  IP65

重量  2.0

接口方式  單出線口，也可定做雙出線口

三、結構特征與工作原理：

本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出警示信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計,較好防止水、灰塵進入機殼內。

四、安裝與接線：

雙向拉繩開關應設置在帶式輸送機人行通道一側，通過螺栓將開關固定在帶式輸送機中間機架的槽鋼上，或安裝在現場自備的角鋼上，角鋼與中間架。拉繩開關間的距離zui大不應超過35m。開關距頭部滾筒或尾部滾筒距離宜為10～20m。開關間用覆塑鋼絲繩連接。鋼絲繩松緊要適宜，同時鋼絲繩應每3～4m設一托繩環，托繩環在帶式輸送機中間架上。對兩側設人行道的帶式輸送機，在帶式輸送機的每一側均應設雙向拉繩開關。

接線：出線口帶4×0.752的電纜。紅線和蘭線為常閉接點，黑線和黃線為常開接點。

五、訂貨須知：

1、注明型號、數量、供貨日期。

2、對開關觸點數量有特殊要求時應予以注明。

3、覆塑鋼絲繩及繩夾子、托繩環、安裝支架。需單獨訂購。

注：訂購時應予以注明。

購買需知：

本公司上傳產品型號規格有限，產品型號規格有多種，詳情請來電資詢。

山東卓信電氣有限公司為創造，提高企業知名度，樹立企業形象，我們本著一切追求高質量，用戶滿意為宗旨的精神，以zui的、zui周到的服務、zui可靠的產品質量的原則向您鄭重承諾：

產品質量承諾：

1、 產品的制造和檢測均有質量記錄和檢測資料。

2、 對產品性能的檢測，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

產品承諾：

1、為了保證產品的高可靠性和性，卓信生產的產品選材均選用國內或國際產品。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以zui的提供給貴方。

交貨期承諾：

產品交貨期：一般常規格產品，，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

售前服務

一、 提供技術咨詢：我們會在zui快的時間以內，根據您的需要為您提供任何技術及方面的咨詢及時對于您所關心的任何問題給予快速回復等等。

二、提供考察接待：我們歡迎您隨時隨地蒞臨公司現場考察，并為您提供任何便利條件。

售中服務

一、 無論您是國外的客戶還是國內的客戶，無論您是我們的老客戶還是我們的新朋友，無論您的合同經額是大還是小，我們都將誠信、公平、熱情、嚴謹?shù)赝粚Υ?/span>

二、 我們保證守時、保質、保量地嚴格執行合同規定的各項條款，并且為客戶提供的服務等。

售后服務

自購買之日起,卓信銷售的產品非人為因素，質保 一年

發貨方式：順豐速運、申通快遞、圓通快遞、中通快遞、天天快運、EMS郵政速運及公鐵聯運。

購買需知：

本公司上傳產品型號規格有限，產品型號規格有多種，詳情請來電資詢。

卓信生產的各規格接近開關檢測距離：zui大120MM
電壓：直流10-30V、交流24-240V電壓可選
輸出：NPN、PNP、NPN+PNP
狀態：NO常開、NC常閉、NO+NC常開加常閉
外徑：Φ4、M5、M8、M12、M18、M20、M24、M30、M34、M35、M38、M40、M48，另方形尺寸規格較多請來電詳詢 ：附加要求可按需定制，個性化處理

直流三線NPN,PNP，常開，常閉，直流二線，常開，常閉，交流常開，常閉，直流四線常開加常閉等規格系列等產品

產品性能：

卓信公司可根據客戶要求定制各種規格產品：

防水，拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為它既有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，防油，防爆，抗干擾，抗震，耐高溫，耐底溫，耐油，耐腐蝕，耐高壓，耐酸堿

廣泛應用于世界各國的不同行業，包括汽車制造、電力、食品飲料、石油化工、冶金、煙草、航空航天、機械、紡織、造紙、印刷、包裝、軌道交通、物流、水泥建材、造船、電線及電纜制造、采礦和市政等行業，成為深受用戶信賴的選品牌。

購買山東卓信產品請認準G/卓信商標，產品有防偽標示，請注意購買卓信，使用方便，質量可靠。如有任何技術問題，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為雙向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，請，您的寶貴意見，就是我們品質的進步，產品的創新！山東卓信力創*的品質，*的品牌，為廣大客戶提供更的產品，的服務！請放心購買！
