山東卓信生產的KLT2-I、KLT2-II拉繩開關的說明：

工作原理

當膠帶運輸現場發生緊急事故時，拉動系在吊耳上的鋼絲繩，是機內的滑塊與開關作用，我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，發出停機信號。 松開鋼絲繩開關自動復位

結構特性

開關兩側的鋼絲繩處于同一水平線。

拉動鋼絲繩啟動開關， 松開鋼絲繩開關自動復位

開關采用進口的行程開關，使用使命長。

密封性好，具有防塵、防震、防腐等優點

機殼采用鑄鋁鑄造，重量輕、硬度強。

技術指標

復位方式：自動復位

作用力：3kg

動作距離：10mm

觸點數量：1個常開；1個常閉(可根據需要增加2組常開；2組常閉)

觸點容量：AC /380V

防護等級：IP67

可靠性：>10000000次

環境溫度：-30℃ -- +60℃；相對濕度：不大于85

適用場所

本機用于膠皮傳送帶等發生事故需要緊急停機的場所.

產品介紹

KLT2-I、KLT2-II拉繩開關工作原理
當膠帶運輸機現場緊急事故時，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，發出停機信號，達到停機效果，防止事故的擴大。
型號含義
工作條件
1.使用環境條件
2.環境溫度：-30℃~70℃
3.相對濕度不大于85
結構特點
1．本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP65，可在惡劣環境下長期工作。
3． 本產品動作靈敏、穩定性高、性能可靠。

的相關產品型號：

雙向拉繩開關型號介紹：KLT2-1、HFKLT2-1、HFKLT2-I、KLTZ2-2、KLTZ2-1、HFKLT-II、HFKLT2-II、HFKLT2-11、HKLT2-2、KLT2-11、KLT2-1、KLT2-II、XLLS-I、XLLS-II、XUS-II、XLLS-11、XLLS-2、LS-I、LS-II、LS-11、SL-II、SL-11、SL-2、SL-1、SL-I、HFKLT2-2、KLT2-2、YHLS-I、YHLS-II、YHLS-11、YHL-4、YHLS-4、

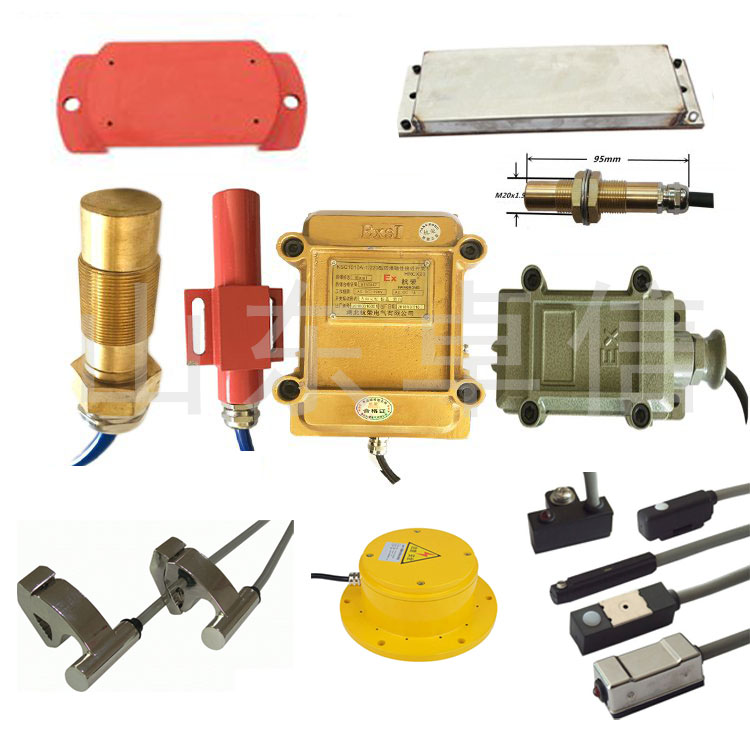

山東卓信電氣有限公司生產的輸送機行程開關、事故開關、雙向拉繩開關、雙向平衡拉繩開關、拉線開關、雙向拉線開關、急停開關、拉繩傳感器、同時覆塑鋼絲繩、托環、卡頭、繩卡。
