GCDH-V可編程打滑保護裝置產品介紹

 一、概述

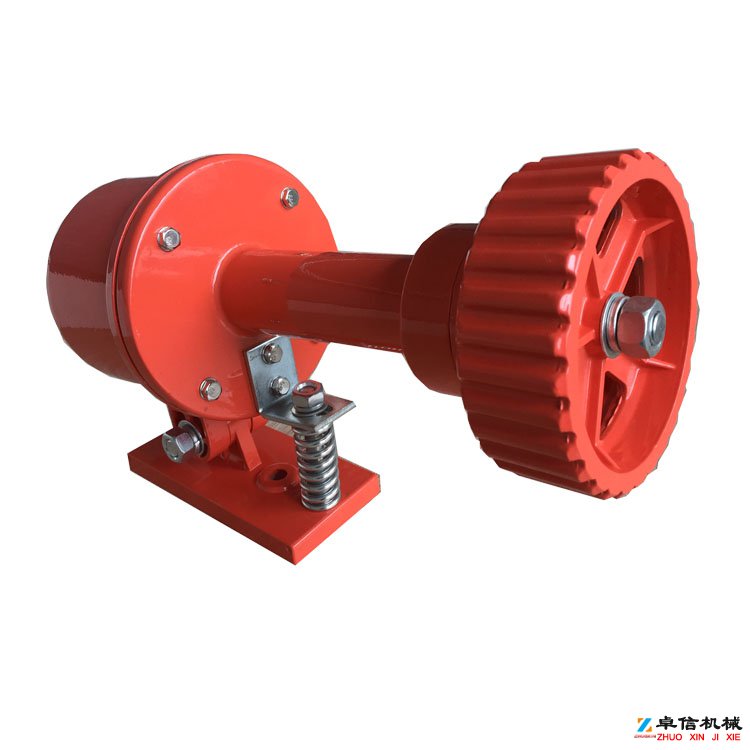

GCH-V可編程打滑保護裝置，應用于冶金、礦業、等膠帶機輸送帶的運行監控。通過無接觸傳感器對膠帶機從動輸?shù)霓D(zhuǎn)速實時檢測取樣，可編程對取樣的信號與設定轉速數據比較后控制輸出繼電器的閉合或斷開，該具有二路繼電器輸出，針對膠帶機轉速上限與下限可分開任意設置，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，J1可設皮帶打滑預警，打滑1，J2可設為皮帶打滑保護蚧.由于采用數字實時顯示，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，調試容易便捷，外殼采用鋁合金鑄成形，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，防水、防塵性能好。

二、安裝與調試

1、把主機GCH安裝在膠帶輸送機從動輪一側，把傳感器GC30 H安裝在從動輪轉軸邊，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，在從動輪軸向裝上一檢測鐵片，距傳感器感應面約8mm。（如：圖一所示）檢測鐵片長寬>傳感器或感應器。從動輪旋轉一周感應面對傳感器感應一次。

2、根據接線圖接好傳感器和電源，此時當膠帶機轉動時，面板的檢測燈對應于從動輪的轉速閃動，同事顯示器上顯示當前每分鐘轉速。

 三、設定：

 J1打滑1預警提示。J2打滑停機。
1、根據從動輪的額定工作轉速設定打滑1正常轉速。
2、設定打滑1警示轉速。
3、根據從動輪的額定工作轉速設定打滑2正常轉速。
4、設定打滑2打滑膠帶機停機轉速。GCDH-V可編程打滑保護裝置
