防爆磁性開關KG1010G-2-22說明

防爆磁性開關KG1010G-2-22生產-山東卓信自動化

工作原理

具有熔點高，耐磨損的特性。把干簧管和磁鋼密封于殼體內部，能夠防止撞擊，有很強的抗干擾能力。小磁鋼的磁性不足以使干簧管內的彈片相互吸引，開關保持常開狀態。

當磁鋼從一個方向由遠及近接近開關時，干簧管內的彈片接點吸合，當磁鋼離開時，由于開關內的磁鋼同時被磁化，而使干簧管的狀態一直保持。當磁鋼從反方向再次靠近開關時，磁鋼被反向磁化而使磁性降低，使干簧管彈片由于彈性而彈開，接點也隨之斷開。礦用接近開關與磁鋼配合使用，磁鋼直接安裝在被檢測運動物體上，磁鋼往返經過開關時驅動開關工作，同一運動軌跡上幾個檢測點開關只需一塊磁鋼。

防爆磁性接近開關KSC1010G-1/220 工作電壓36V、110V、220V，具有熔點高、耐磨損的特性，把干簧管和磁鋼密封于殼體內部，能夠防止撞擊，有很強的抗干擾能力，小磁鋼的磁性不足以使干簧管內的彈片相互吸引，開關保持常開狀態。山東卓信電氣有限公司直銷 KSC1010G-1/220防爆磁性接近開關【帶記憶式】。

技術參數：

1、技術指標

(1)接近開關的輸出信號：接點導通時電壓降應不大于0.5V(灌入電流1A)；接點斷開時，輸出電阻應不小于100KΩ(施加電壓直流12V為例)；

(2)接點形式：常開、常閉、常開+常閉；

(3)動作點距離：不小于120mm；（120-150）

(4)磁鋼尺寸：290mm×77mm×48mm；

(5)磁鋼磁感應強度：1900GS～3500GS；

(6)觸點容量：12V、24V、36V、110V、127V、220V/1A (阻性負載）

2、使用環境條件

a) 周圍環境溫度:-25～+70℃；

b) 海拔不超過2000米；

c) 周圍環境溫度為25℃時，zui大相對濕度95&plun;5；

) 煤礦井下有甲烷、煤塵，但無破壞絕緣層的腐蝕性氣體場合及強磁場的工作環境。

開關型號

zui高電壓

zui大
電流

觸點形式

觸點形式說明

原開關型號

G型防爆磁性接近開關

KSC1010G-1/220

220V

1A

1-12

1：常開式、2：常閉式、3：一常開一常閉

KG1010G-1-12

2-12

KG1010G-2-12

4-12

KG1010G-4-12

KSC1010G-1/220

220V

1A

1-22

4：方向記憶式、5：一常開一常閉轉換記憶式、-12：單組220伏、-22：雙組220伏

KG1010G-1-22

2-22

KG1010G-2-22

3-22

KG1010G-3-22

4-22

KG1010G-4-22

5-22

KG1010G-5-22

G型防爆磁性接近開關

KSC1010G-1/220

36V

100mA

1-13

1：常開式、2：常閉式、3：一常開一常閉

KG1010G-1-13

2-13

KG1010G-2-13

4-13

KG1010G-4-13

KSC1010G-1/220

36V

100mA

1-22

4：方向記憶式、5：一常開一常閉轉換記憶式、-12：單組36伏、-22：雙組36伏

KG1010G-1-23

2-22

KG1010G-2-23

3-22

KG1010G-3-23

4-22

KG1010G-4-23

5-22

KG1010G-5-23

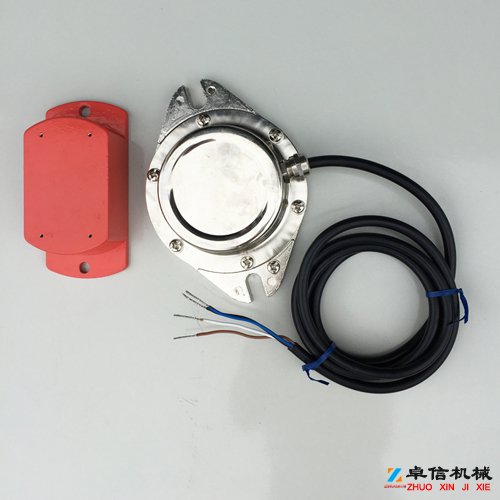

防爆磁性接近開關KSC1010G-1/220和磁鋼配套使用，把需要感應的物體和小磁鋼裝在一起，能夠防止撞擊，有很強的抗干擾能力。

防爆磁性接近開關

KSC1010G-1/220

KG1010G-1-12、KG1010G-2-12、

KG1010G-3-12、KG1010G-4-12、

KG1010G-1-22、KG1010G-2-22、

KG1010G-3-22、KG1010G-4-22、

KG1010G-5-22

KG1010G-1-13、KG1010G-2-13、

KG1010G-3-13、KG1010G-4-13、

KG1010G-1-23、KG1010G-2-23、

KG1010G-3-23、KG1010G-4-23、

KG1010G-5-23 KSC1010G-1-12、
