60-23P防爆欠速打滑開關詳細介紹

供應60-23P防爆欠速打滑開關

60-23P欠速開關現貨，請找湖北杭榮電氣有限公司

求購60-23P防爆欠速打滑開關，，售后質保一年

60-23P粉塵防爆欠速開關、失速開關、零速開關、非接觸式打滑開關

60-23P帶數顯打滑檢測器粉塵防爆型，60-23P非接觸式打滑檢測器

60-23P防爆欠速開關安裝設置，60-23P防爆打滑檢測器是怎樣保護輸送機的

60-23P非接觸式防爆欠速打滑檢測器技術參數說明，請找湖北杭榮楊佳影

60-23P非限制性欠速打滑開關，60-23P粉塵防爆非限制性欠速打滑開關



60-23P欠速開關欠速（打滑）

開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于正常轉速范圍開關輸出開關信號，以供報警或停機。無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。



粉塵防爆欠速打滑開關技術參數

1、工作電壓：AC220V 頻率：50-60Hz

2、溫度范圍：-20℃～+70℃

3、啟動延時：約10秒鐘

4、檢測距離：從傳感器到感應塊之間距離Sn：10mm

5、觸點容量：24-240VAC/DC，3A，輸出值3組常開

6、轉 速：20-9999轉/分

（質量有保證）欠速開關型號：60-23P

（有實惠）欠速打滑開關品牌：SIDA/思達

（發貨有保證）防爆欠速打滑開關貨期：1-7天

（售后有保障）粉塵防爆欠速打滑開關開關產地：山東

（標準包裝）非接觸式粉塵防爆欠速打滑開關使用壽命：動作開關10萬次

（質保一年）帶數顯非接觸式防爆欠速打滑開關發貨方式：順豐、優速、圓通、中通、申通、天天快遞、EMS郵政等；

60-23P防爆欠速打滑開關

安裝：

思達速度傳感器安裝在輸送機從動輪或其他能等于實際膠帶運行速度的轉軸側面，從動輪或轉軸側面需焊接一個可供智能型速度（轉速）檢測器感應面（感應面必須采用鐵質材料），感應面截面尺寸不小于50mm×50mm，智能型速度（轉速）檢測器與感應面距離為25mm。感應面為智能型速度（轉速）檢測器提供一個脈沖信號，從動輪旋轉一圈感應面通過一次智能型速度（轉速）檢測器區域，從而產生一個脈沖信號。當產生一次脈沖信號時，智能型速度（轉速）檢測器面板上的脈沖指示燈會閃一次。需要確保除感應面外，從動輪側面無任何可使智能型速度（轉速）檢測器產生脈沖信號的金屬物體。

60-23P防爆欠速打滑開關

設置：

思達速度傳感器具有2路獨立控制輸出，每路控制可通過監測方式選擇超速或欠速，通過旋轉撥碼選擇需要控制的動作比率，便完成所有參數設置。

當監測方式選擇欠速時，動作比率撥碼開關的0,1....9分別代表0%，10%....90%，當智能型速度（轉速）檢測器監測到當前百分比值低于設置值時，對應的繼電器閉合。

當監測方式選擇超速時，動作比率撥碼開關的1,2....9分別代表110%，120%....190%，當智能型速度（轉速）檢測器監測到的當前百分比值高于設置值時，對應的繼電器閉合。動作比率撥碼開關的0表示正常速度范圍（90-110%），當智能型速度（轉速）檢測器監測到的當前百分比值處于正常速度的90-110%時，對應的繼電器閉合。

60-23P防爆欠速打滑開關

應用：

思達速度傳感器當監測到輸送機啟動時，“監測”指示燈閃爍，自動對輸送機進行正常速度采集，LED顯示屏并實時顯示當前轉速值，智能分析輸送機正常速度值。完成正常速度采集后“監測”指示燈常亮，智能型速度（轉速）檢測器開始對當前輸送機速度進行監測，LED顯示屏并實時顯示當前輸送機運行速度與正常速度的百分比值（P），根據當前檢測到的百分比值與設置的動作比率進行比較，控制輸出狀態。

1、可監測打滑狀態----選擇 欠速監測方式，設置動作比率。

2、可監測超速狀態----選擇 超速監測方式，設置。

3、可監測正常狀態----選擇 超速監測方式，動作比率設置為0，當檢測百分比為正常速度的90-110%范圍內時，對應繼電器閉合。

4、可監測停機狀態----選擇 欠速監測方式，動作比率設置為0，當監測百分比為0時即停機時，對應繼電器閉合。

5、可監測0-190%范圍內的任意區間段，假設需要監測速度小于130%并大于80%，可將兩路控制分別設置為超速監測，動作比率3和欠速監測，動作比率8，可將兩路繼電器常閉點串聯使用。

60-23P防爆欠速打滑開關

工作原理

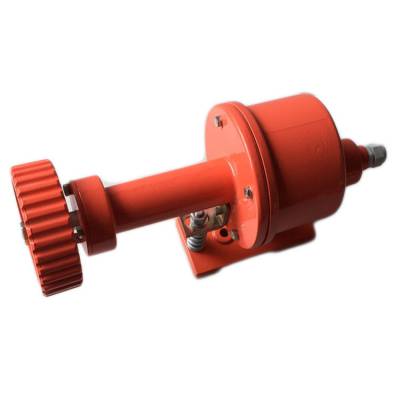

打滑開關用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的運行提供了可靠的檢測手段。需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑等。同時，執行電路輸出相應的開關信號。



60-23P防爆欠速打滑開關

特點

1：非接觸式，無易損原件，使用壽命長；

2：密封性好，可防水、放塵，防凝露；

3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；

4：外殼經過烤漆噴塑處理，耐腐蝕性強；

5：一體式設計，安裝方便，實用簡單，兩螺栓固定；

6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差??；

7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；

8：高精度4~20mA 模擬量輸出

9：輕、重報警雙shuangkai量輸出

10：采用高接點容量繼電器輸出

60-23P防爆欠速打滑開關

注意事項

  1.  用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。

  2.  本開關適用于同極使用的控制電路。

  3.  接線時請注意認定常開和常閉觸頭。

  本產品應每年做定期維護和檢測確保其精度。

60-23P防爆欠速打滑開關

安裝使用與接線

安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑jianceqi與膠帶面平行，同時膠帶無料運轉時jianceqi觸輪與膠帶面應可靠接觸，且安裝位置保證在振動*小和膠帶抖動*小的地方。當采用jianceqi輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。

60-23P防爆欠速打滑開關

主要用途及適用范圍

主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。



60-23P防爆欠速打滑開關

防爆欠速打滑檢測器工作原理

欠速開關是為了監測皮帶機尾輪的旋轉速度，開關與尾軸無接觸，當尾軸隨膠帶機運行旋轉時而帶動機身的脈沖盤，脈沖盤旋轉時傳感器的磁感應信號輸入到控制電路中去。經放大，整形后進行計數，其計數值與預置數比較，從而判斷膠帶的速度，即：正常速度，輕度速度，重度速度。同時，執行電路輸出相關的開關信號。



非接觸式欠速打滑檢測器設置預置工作程序

1、長按鍵至顯示5d-L1時再按鍵出現個位0閃爍調整預置值，再按調至十位，繼續百位、千位、萬位再按調整預置值，調整速度的 低值。

同樣再按鍵至顯示5d-H1時，再按調整，按以上步驟調整速度的值；

2、同樣再按鍵至顯示5d-L2時按調整打滑Ⅰ 低速度值；

再按鍵至顯示5d-H2時按調整打滑Ⅰ速度值；

3、再按鍵至顯示5d-L3時按調整打滑Ⅱ 低速度值；

再按鍵至顯示5d-H3時按調整打滑Ⅱ速度值；

4、再按鍵至顯示5d-L4時按調整傳感器斷開 低值；

再按鍵至顯示5d-H4時按調整傳感器斷開值；

(設置一般選擇10至打滑Ⅱ 低值)

5、再按鍵至顯示00000設置成功



60-23P欠速開關,本品由山東思達生產，現貨，質保一年，量大價優

（質量有保證）失速開關型號：60-23P

（有實惠）防爆失速開關品牌：SIDA/思達

（發貨有保證）粉塵防爆失速開關貨期：1-7天

（售后有保障）非接觸式粉塵防爆失速開關產地：山東

（標準包裝）帶數顯粉塵防爆失速開關使用壽命：動作開關10萬次

（質保一年）帶數顯非接觸式失速開關發貨方式：順豐、優速、圓通、中通、申通、天天快遞、EMS郵政等；



60-23P帶數顯欠速打滑檢測器結構特點：

1.欠速開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。

2.欠速開關是非接觸接近探測器，壽命長、維護費用低。

3.欠速開關兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。

4.啟動延遲――欠速開關旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。

5.延遲報警――當欠速開關速度下降到可調節設置點以下延時報警。打滑開關：杭榮皮帶打滑開關，皮帶打滑開關 打滑檢測器 皮帶速度打滑開關 皮帶速度打滑檢測器 打滑檢測儀 速度打滑開關 速度傳感器 速度開關打滑開關原理  打滑開關用途 皮帶打滑打滑開關，打滑開關滑 打滑開關，打滑開關 4線打滑開關，24V電壓打滑開關 220V電壓打滑開關，速度打滑檢測器，皮帶限速打滑開關，欠速開關，速度監測儀，速度打滑監測儀，輸送設備打滑裝置，打滑開關，打滑開關生產，皮帶打滑開關功能，開關量速度打滑開關，模擬量速度打滑開關，速度傳感器



非接觸式打滑開關，SMS-BI,DH-A,YWSH-I,XL-SJ-I,JEDN-III,DHI,GHSJ,QDH-II,SJK-B,XYDH,

BLFDH,JDK,FYDDH-02欠速開關，JHQS-III,HXY-1,GCDH-II,GSG9-C,DH80,YHSL.JWM6-11,

DH-V,YF-B,DH-D,EXDH,DH-SJ,FYDDH-02,KJM,SDJK-I,XYFJ欠速度開關，QZQS,SMS-PXK-BI,

XT-SS1-1D,MSD-3,DH-3-A,SJK-B-II,DH-SA,ESRB-100超速檢測開關，RH60-JC,DH-SA-J,

TYDH-1,DH-F1,EXDH-S,KJT-DU17斷絲檢測器，XTDH-S數字式速度檢測儀，HG-SJ,ESRB-100，

HQSD-A,HQSD-B,JDH-V-II,JDH-V-III,FY-1,HFY-2,HFY-3,SJK-I帶數顯，SJK-5,SJK-B

防爆型欠速開關60-23(X) ，標準型欠速開關60-23P，24V標準粉塵防爆型欠速開關60-23P(X）
