220V打滑開關FLXD-1詳細介紹

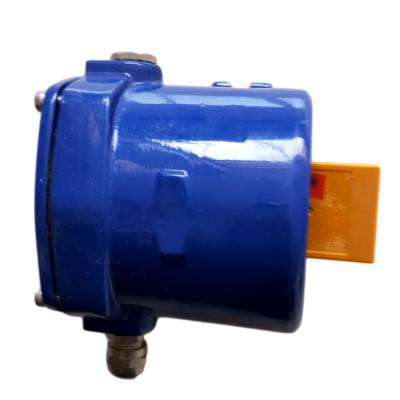

卓信220V打滑開關FLXD-1

FLXD-1 220V打滑開關|感應距離18mm可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。

卓信220V打滑開關FLXD-1

工作原理：速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使出來與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器無需工作電源即可工作，當膠帶機運行速度低于本產品的設定值時，檢測器重的繼電器動作輸出控制信號，速度可任意調節。

FLXD-1 220V打滑開關|感應距離18mm廣泛應用于提升機、皮帶機、等機械傳動設備因電器、機械故障引起的慢轉或停轉，以便及時處理，達到維護設備、保障生產的目的。適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業。本公司生產的具有帶顯示功能，能給使用帶來方便；快捷；直觀。

FLXD-1 220V打滑開關|感應距離18mm非接觸智能檢測是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。產品優點是無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。

卓信220V打滑開關FLXD-1

組成部分：

FLXD-1打滑檢測裝置是由傳感器和控制箱組成，采用微型單片計算機技術，具有很好的穩定性與抗干擾性，適用于帶式輸送機需要檢測帶速的地方，是理想的檢測控制設備。

卓信220V打滑開關FLXD-1

主要用途及適用范圍

FLXD-1系列非接觸式膠帶速度檢測儀,主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。

卓信220V打滑開關FLXD-1

工作原理：傳感頭把所檢測的帶速變成脈沖信號，送入89C51單片機在單位時間內計數，然后同預置的帶速相比較，做出大于、等于或小于的判斷，使對應的控制繼電器吸合

當被監測的運輸皮帶的運行速度低于（高于）預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生?？蓱?yīng)用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。·皮帶速度檢測器具有一個（或二個）1～999轉/分鐘可任意設定的報警點。



FLXD-1皮帶打滑開關使用

海拔高度不高于2000M

環境溫度0℃-60℃

相對濕度：不大于58%（+30℃時）

大氣壓力：80-110KPa

傳感頭與控制箱接線**距離長度不大于100M



產品特點：

1、非接觸接近探測器、使用壽命長、維護成本低；

2、兩螺栓固定、確保安裝簡單；

3、一體化結構、集中控制裝置、設定或故障檢修簡單；

4、無運動部件、無磨損、安全壽命長



技術參數：

開關數量：1組常開1組常閉觸點容量：24~380V AC/DC電流：1:

檢測范圍：0.5m/s~9.99m/s脈沖：6-120HZ

轉速：0~999轉/分開機延時：10秒

開關檢測距離：10-20mm



安裝示意圖

打滑開關工作原理是比較所采集的脈沖信號值是否小于設置值，打滑開關正常工作必須提供一個采集脈沖信號的感應點，感應面與打滑開關間的距離8mm為佳。感應點可以是從動輪處凸出（面）部分（鐵類），如果從動輪側面無凹凸面需要焊接一鐵片作感應面。

注：有些輸送機從動輪處無法安裝的可安裝在輸送帶托棍位置，某些安裝位置可能需要現場制作安裝支架。

安裝好打滑開關后，卸開開關后面板，啟動輸送機。作關內部脈沖采集信號指示燈閃爍表示感應正常，如果脈沖指示燈無點亮可能打滑開關與感應片距離超出檢測范圍，重新調整打滑開關與感應片距離，使打滑開關指示燈指示。

在輸送機正常速度下調整打滑開關內部電位器，使其開關的輸出狀態發生變化（開關發生動作）即可，此電位器位置為脈沖信號設置值，當開關采集到的脈沖信號值低于該設置值10秒后（延時時間）打滑開關輸出開關信號報警。



保養、維修：

隨企業保養維修制度進行。必須保持本產品外觀整潔。啟蓋必須已切斷電源！

復原必須清潔硬封面，并在隔爆面上涂上特種防護油脂，擰緊螺栓，必須“對號入座”。

運輸儲存：

本產品在搬運過程中應“小心輕放”，“防水防潮”，不得受強烈顛簸、震動。

本產品儲存于無雨雪侵入，有空氣流通的庫房中。



補充重點說明：

1，開機或試車時，必須啟動輸送機運轉，并欠速開關同步接通電源。（內部具有延遲10～15秒動作功能）。

2，當初試車運轉時，可根據需要開蓋，帶電調節電位器，直至正常運轉（電位器可正、反調節）。



220VAC 常開 公用 常閉 常開 公用 常閉

220VAC——接輸送機啟動電源

1——接輕打滑控制或報警

2——接重打滑控制或停機



卓信220V打滑開關FLXD-1
