ARLL-A料流檢測器詳細介紹

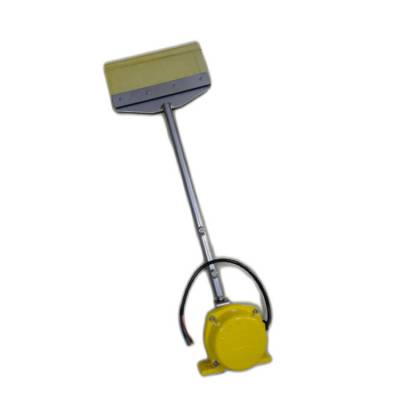

ARLL-A料流檢測器
一、簡介：
用于帶式輸送機you效載荷量的定性檢測，并按載荷量的大小輸出空載、有載信號；還可控制灑水除塵、多機順序啟動等，特別對高速及輸送大塊物料的輸送機有突出的優點。產品適用于電力、煤礦、建材、碼頭、冶金等行業，專門從事散料輸送的帶式輸送機（當用于輸送糧食等較輕物料時請?jiān)诙ㄘ洉r(shí)注明）。
ARLL-A料流檢測器
二、技術參數
環境溫度:-40℃～80℃
環境濕度:不大于 百分之95(25℃時)
動作角度:15°±2°
極限角度:75°±5o
觸板調整范圍:200mm
觸點數量:每一方向一組轉換觸點
觸點容量:感性負載250VAC 3A 30VDC 5安
可靠性:10000小時
重量:開關本體 8.0 kg 安裝支架 24.0 kg
ARLL-A料流檢測器
三、結構特點
1、適用于膠帶較窄、帶速較慢的傳送帶檢測；
2、對于膠帶較寬、帶速較高時采用門式支架安裝；
3、如膠帶較窄、速度較低時可采用單臂式支架；
4、采用鏈球與物料接觸減少了物料對jianceqi的直接沖擊，延長了使用壽命；
5、若選用單臂式支架，橫梁在箭頭指向處斷開，橫梁與支臂交接處加一斜拉角鋼；
6、鑄鋁外殼，重量輕、硬度高；
7、采用行程開關，使用壽命長。
四、安裝調整
采用門式支架安裝時，將檢測頭固定于橫梁上；
鏈球高度可視現場情況確定；
本裝置開關轉換角度為20°，對有傾角的膠帶機可適當調整安裝角度；
用于單臂式安裝可參照門式安裝方式；
LL-Ⅱ型安裝在膠帶下而且下沉量的部位；
無載荷時，膠帶與觸輪保持接觸；
定期清除積塵，保持觸輪動作靈活自如；
工作原理：
本檢測裝置采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉?xí)r把檢測器頂部的托輥壓下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測，檢測器安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，在兩個托輥之間，不要安裝在料口附近，在沒有物料時使觸輪與膠帶剛好接觸。
ARLL-A料流檢測器
介紹
料流檢測裝置用于膠帶運輸機輸送物料的檢測，可發出有載運行信號。如有灑水裝置連接，可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機。
煤流檢ce器采用下垂鏈球與物料接觸的接觸檢測方式，當膠帶運送物料時，物料推動鏈球并帶擺臂向一側偏移，若偏移角度大于動作角度時內部開關動作，輸出一組開關信號。
用途:用于膠帶運輸機的物料檢測，可控制灑水、防塵、順序啟動控制、超載報警等。適用于煤礦、電力、鋼鐵，水泥，港口行業輸送散料用的帶式輸送機。
ARLL-A料流檢測器
總結：
采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉?xí)r把jianceqi頂部的托輥壓下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測，jianceqi安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，*好在兩個托輥之間，不要安裝在料口附近，在沒有物料時使觸輪與膠帶剛好接觸。
