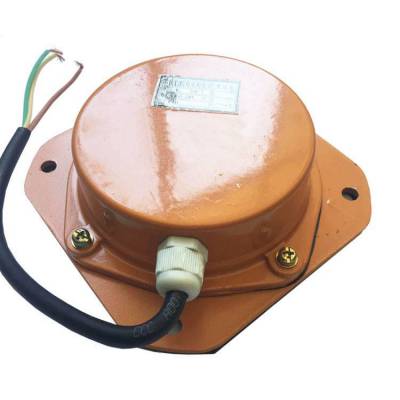

8-08:LDE:RF堵溜開關一開一閉觸點方式詳細介紹
8-08:LDE:RF堵溜開關一開一閉觸點方式
堵溜開關8-08:LDE:RF 動作靈敏   溜槽堵塞開關主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，用于檢測物

料料堵寒情況，是輸送機系統不可少的安全保護裝置。
溜槽堵塞檢測儀是一種檢測溜槽是否發生堵塞的產品。但溜槽內發生堵塞時，本產品可及時發出開關量信號?，F(xiàn)場人員可

及時采取措施，防止物料堵塞溜槽造成惡性事故。歐科牌溜槽堵塞裝置采用高精度壓力傳感器作為檢測部件，高性能單片

機控制，內置可編程壓力儀表，可自行設置報警點以及報警延時。
堵溜開關8-08:LDE:RF用于檢測帶式輸送機溜槽或漏斗物料暢通情況，當物料堆集過多造成堵塞時會給溜槽側壁一定壓力

，使安裝在溜槽不受物料沖擊的側壁上，當溜槽內形成堵塞時，檢測器將發出報警、振打或停機信號，防止由物料堵塞溜

槽而造成的惡性事故。
8-08:LDE:RF堵溜開關一開一閉觸點方式
安裝與使用
溜槽堵煤檢測儀安裝在溜槽側壁適當位置開240*260長方口，然后在開口上方約100-200mm處，溜槽內壁焊接一塊長300mm

左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作，再用隨機所配橡膠板將開口完全覆蓋、封閉。
1、LDM系列溜槽堵塞檢測器安裝在不受物料直接沖擊的溜槽垂直側壁上；
2、LDM系列溜槽堵塞檢測器可分為兩個一組，安裝高度根據用戶需要而定，
一般安裝于溜槽底部向上三分之二高度為宜；
3、LDM系列溜槽堵塞檢測器也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測

，用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，并開始振打，另一組安裝底部三分之二處，作為重

度堵塞檢測，發生堵塞時輸出停機信號。智能溜槽堵塞檢測器DLH-ZX-DL-1F工藝環保溜槽堵塞檢測器為門式結構，具有壓

簧復位功能。外殼用鐵板制造，經噴漆及防腐蝕處理為戶外型。整機結構合理，性能可靠。
▼外殼防護等級高，密封性好
▼殼體表面經噴塑處理，耐腐蝕性強
▼適合檢測各種物料
▼操作簡單，維護方便
8-08:LDE:RF堵溜開關一開一閉觸點方式
使用條件:
1、海拔高度低于2000m
2、環境溫度:-35℃~+50℃
3、相對濕度:不大于95％
4、大氣壓力:80~110Kpa
5、工作位置:安裝在溜槽不受物料沖擊的側壁上
8-08:LDE:RF堵溜開關一開一閉觸點方式
工作原理:
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，

從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將

其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
8-08:LDE:RF堵溜開關一開一閉觸點方式
安裝方法:
8-08:LDE:RF性能穩定 溜槽堵塞開關用于溜槽口堵料檢測，也稱溜槽堵料檢測開關，也是溜槽的一種保護裝置，本裝置采

用非接觸式并充分利用了PLC的控制功能，能夠?qū)崿F(xiàn)對溜槽堵塞的監測，防止堵塞情況的發生，同時實現了對溜槽上游相

關生產設備的保護。此外，本實用新型的擋板在應用時可根據不同的現場情況及不同的預防要求被安裝在溜槽的適當位置

，因此應用靈活簡便。
8-08:LDE:RF堵溜開關一開一閉觸點方式
主要技術指標
型號8-08:LDE:RF
觸點數量  常開1常閉1
觸點容量  AC250V5A
工作角度  ≥7°
極限角度  30°
結構形式  門式結構壓簧復位
防護等級  IP65
8-08:LDE:RF堵溜開關一開一閉觸點方式
主要用途
適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由

物料堵塞溜槽而造成的惡性事故。
8-08:LDE:RF堵溜開關一開一閉觸點方式
應用
堵料開關kongzhiqi是在吸收采用同類產品的技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元

和防護外殼組成，采用三端co -shieid技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，

提高了產品的可靠性。可廣泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的

baojing和控制，并可與plc可編程kongzhiqi或dcs集散控制系統配套使用，實現生產過程的自動控制和自動檢測。
8-08:LDE:RF堵溜開關一開一閉觸點方式
特性
靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料
板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可
本jain qi采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位
使用防塵型軸承，可運用于粉塵大的惡劣環境下
結構簡單，安裝便易
由檢測板和限位開關組成，結構簡單，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出

停機或baojing信號。溜槽shutong后，開關自動復位。安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，檢測板前端

的檢測力度可調范文9.8~14.7N，能檢測小顆粒和塊狀的物料。
8-08:LDE:RF堵溜開關一開一閉觸點方式
總結：
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，

從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將

其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
