220/380V光顯開關LDLX-K2/LED/型、220380V雙向拉繩開關HFKLT2-2型生產
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
220/380V光顯開關LDLX-K2/LED/型詳細介紹

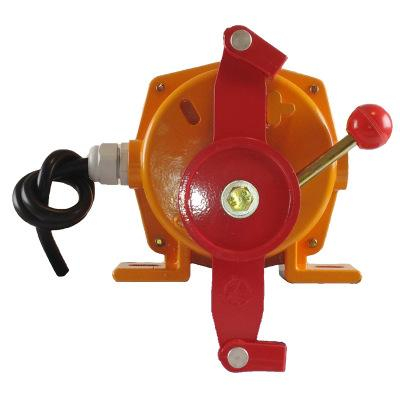

卓信220/380V光顯開關LDLX-K2/LED/型
電廠用光顯開關LDLX-K2
鋼廠用光顯開關LDLX-K2
水泥廠用光顯開關LDLX-K2
帶指示燈雙向拉繩開關LDLX-K2
帶LED指示燈拉繩開關LDLX-K2
光顯開關LDLX-K2用途
光顯開關LDLX-K2技術參數
常規皮帶輸送機用光顯開關LDLX-K2
光顯開關LDLX-K2
220V 2A光顯開關LDLX-K2
380V 3A光顯開關LDLX-K2
傾斜式輸送機用光顯開關LDLX-K2
爬坡輸送機用光顯開關LDLX-K2
裙邊式給料輸送機用光顯開關LDLX-K2
礦用光顯開關LDLX-K2
輪船卸貨專用光顯開關LDLX-K2
地下索道支撐皮帶輸送機用光顯開關LDLX-K2
起重機用光顯開關LDLX-K2
港口卸貨輸送機用光顯開關LDLX-K2
LDLX-K2/LED概述：
光顯開關，又叫雙向拉繩開關、帶LED指示燈拉繩開關、事故開關、帶燈拉繩開關、帶燈拉線開關等，主要用于從事散料輸送的常規皮帶輸送機、地下索道支撐皮帶輸送機、傾斜式輸送機、梭式輸送機、起重機、提升機、挖掘機、斗式輸送機、往復式給料輸送機、輪船卸貨裝置、港口/碼頭卸貨用輸送機等輸送設備上面。光顯開關應用領域主要有鋼廠、電廠、水泥廠、化肥廠、化工廠、煤礦、礦山等領域和行業。
光顯開關用途：
主要用于輸送機的位置限位保護，能提供輸送機緊急事故報警功能和緊急事故的停機功能，在緊急停止輸送機后能自動復位/手動復位， 重要的用途是帶LED指示燈，紅色和黃色燈光指示。
LDLX-K2/LED光顯開關技術參數：
觸點容量：一個SPDT，220/380/500V，2A/3A//8A/10A/1,
指示燈：帶
指示燈顏色：紅色、黃色
法向報警角度：20度；
外殼：；
作用力：5-7 kg；
開關間距離：40米（水平），30米（傾斜）。每3米纜繩有一個支撐
重量：3.8 kg
220/380V光顯開關LDLX-K2/LED/技術指標
接點容量：AC380V 3A 10A
絕緣電壓：AC1000V歷時1min
使用壽命：10萬次
接點形式：雙斷點（I常開I常閉）
環境溫度：-40-+60℃
相對溫度：不大于90
海拔高度：＜2000m
動作角度：15°極限角度75°
220/380V光顯開關LDLX-K2/LED/安裝與接線
1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。
2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。
3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。
4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點
220/380V光顯開關LDLX-K2/LED/技術參數
1． 使用環境條件
a.環境溫度：-30℃~70℃
b.相對濕度不大于85%
LDLX-K2/LED結構特點
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP67，可在惡劣環境下長期工作。
3． 本產品動作靈敏、穩定性高、性能可靠。
220/380V光顯開關LDLX-K2/LED/雙向拉繩開關
電壓：110V、220V、380V電流：1A、2A、3A、4A、5A、.......15A
適用范圍：雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備.
2FLT2，F(xiàn)LT2-II，雙向拉繩開關
雙向拉繩開關礦用輸送機專用配套產品
本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購
雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點
220/380V光顯開關LDLX-K2/LED/結構特點
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP67，可在惡劣環境下長期工作。
3． 本產品動作靈敏、穩定性高、性能可靠。
220/380V光顯開關LDLX-K2/LED/工作原理
當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。
220/380V光顯開關LDLX-K2/LED/安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上。
1． 將拉繩開關固定在支架上。
2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。
3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。
220/380V光顯開關LDLX-K2/LED/注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
220/380V光顯開關LDLX-K2/LED/適用范圍
拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。
不銹鋼抗干擾雙向拉繩開關
廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機屬送系統中。
結構堅固，抗震性強，
耐腐蝕，標準包裝，
質保一年，
LDLX-K2/LED光顯開關工作原理:
當膠帶運輸現場發生緊急事故時，拉動系在吊耳上的鋼絲繩，是機內的滑塊與開關作用，發出停機信號。
卓信雙向拉繩開關常見型號：
KLT2-1、HFKLT2-1、HFKLT2-2、KLT2-2、HFKLT2-II、
KLT2-II、HFKLT2-I、KLT2-I、LLP1-S、JLK3-S、
LLP1-Z、JLK3-Z、LLP2-1、LLP2-2、LLP2-3、KLT2-3、
HFKLT2-3、LLP3-S、JLK2-S、JLK4-S、JLKJ-S、
JSB-KLS-1、LLP3-Z、JLK2-Z、JLK4-Z、JLKJ-Z、
JSB-KLS-2、LLP4-Z、FKLT2-Z、LLP4-Y、FKLT2-Y、
LLP5-1、KLT2A-1、LLP6-1、LSF-1、LLP6-2、LSF-2、
LLP6A-L、YHLS-L、LLP7-I、LLP7-2、LXA-01GKH-T1-A、
LXA-01GKH-T2-A、LXA-02GKH-T1-F、LXA-02GKH-T2-F、
XLLS-I、XLLS-II、PXA-34KK-A、DLS-I、DLS-II、
DPLS-I、DPLS-II
 |
