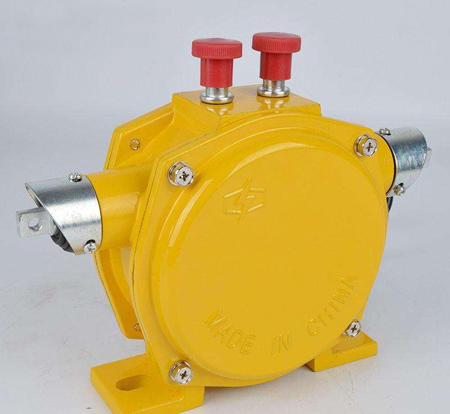

220/380V雙向拉繩開關HFKLT2-2型詳細介紹

供應220/380V卓信雙向拉繩開關HFKLT2-2型

HFKLT2-2常用型雙向拉繩開關零售：385/臺（品質保證，質保一年，2臺起批）

HFKLT2-2普通雙向拉繩開關：295/臺（證書齊全，220V、380V可選，量大價優）

HFKLT2-2鋁鋅壓鑄雙向拉繩開關含稅：295/臺（標準包裝，電氣性好，量大可以含稅運發貨）

HFKLT2-2一常開一常閉雙向拉繩開關不含稅：135/臺（品牌SIDA/卓信，批零兼營）

跑偏開關（Belt Sway Switches）又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出警示或停機信號，可的防止由皮帶跑偏而產生的事故。

跑偏開關起帶式輸送現場的保護作用，因此達到指定的IP防護等級。

開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動警示和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機的保護裝置之一。

220/380V雙向拉繩開關HFKLT2-2基本原理

輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。開關信號用于警示，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

220/380V雙向拉繩開關HFKLT2-2技術指標

接點容量：AC380V 3A  10A

絕緣電壓：AC1000V歷時1min

使用壽命：10萬次

接點形式：雙斷點（I常開I常閉）

環境溫度：-40-+60℃

相對溫度：不大于90

海拔高度：＜2000m

動作角度：15°極限角度75°

220/380V雙向拉繩開關HFKLT2-2安裝與接線

1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。

2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。

3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。

4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點

220/380V雙向拉繩開關HFKLT2-2技術參數

1． 使用環境條件

a.環境溫度：-30℃~70℃

b.相對濕度不大于85%

結構特點

1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。

2． 外殼防護等級達到IP67，可在惡劣環境下長期工作。

3． 本產品動作靈敏、穩定性高、性能可靠。

220/380V雙向拉繩開關HFKLT2-2雙向拉繩開關

電壓：110V、220V、380V電流：1A、2A、3A、4A、5A、.......15A

適用范圍：雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備.

2FLT2，F(xiàn)LT2-II，雙向拉繩開關

雙向拉繩開關礦用輸送機專用配套產品

本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購

雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點

220/380V雙向拉繩開關HFKLT2-2工作原理

當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。

220/380V雙向拉繩開關HFKLT2-2安裝調整

本產品一般安裝在膠帶運輸機沿線兩線機架上。

1． 將拉繩開關固定在支架上。

2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。

3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。

220/380V雙向拉繩開關HFKLT2-2注意事項

1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。

2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。

3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。

4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。

220/380V雙向拉繩開關HFKLT2-2適用范圍

拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

不銹鋼抗干擾雙向拉繩開關

廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口，煙草，食品，碼頭，儀表等行業使用的帶式輸送機屬送系統中。

220/380V雙向拉繩開關HFKLT2-2產品特點

1、拉繩開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。

2、通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。

3、堅固的鑄鋁外殼，特殊的環境可選擇特殊的表面處理。

4、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。

5、結構件設計緊湊。

6、醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。

7、提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。

8、手動杠桿復位。

結構堅固，抗震性強，

耐抗腐蝕，標準包裝，

質保一年。

雙向拉繩開關在我們的日常生活中被廣泛的使用，但大多數人對此并不是太了解，

不知道雙向拉繩開關的主要功能是什么，雙向拉繩開關指的是一種開關型傳感器是沒有任何無觸點的行程開關，主要適用范圍為常規皮帶輸送機、裙邊式給料輸送機、斗式提升機、梭式輸送機、包裝生產線、堆料/取料系統、挖掘機、輪船裝卸系統、起重機、水平給料機等設備的現場緊急事故暫停的一種保護裝置。下面就是小編對于雙向拉繩開關及型號規格的具體介紹。

雙向拉繩開關也稱緊急停機開關，是帶式輸送機必備的安全保護裝置。

它徹底改變了傳統拉繩開關機械設計不合理、使用壽命短的痼疾。

并采用了聚碳酸脂原料作為殼體與零件，此原料在工業、航空等領域中使用廣泛，其具有防砸、防腐、堅硬及柔韌性強等特點，適合在不同的惡劣環境中使用。

220/380V雙向拉繩開關HFKLT2-2概述：

輸送機經常由于這樣或者那樣的原因?qū)е虏荒苷＿\(yùn)行，輕則磨損輸送機影響其使用壽命、影響輸送工作正常進行、造成不必要的物料浪費，重則發生輸送機意外事故損毀輸送機、更有甚者發生人身傷害事故。雙向拉繩開關和兩級跑偏開關正是基于這弊端而研發設計的輸送機保護開關傳感器，它們能有效降低輸送機意外事故的風險和事故的擴大化，保護輸送機正產安全有序的運行。雙向拉繩開關常被安裝在輸送機兩側或者中間位置，當輸送機意外事故發生時，事故作用力只需在沿線任意位置輕輕拉動鋼絲繩就可以啟動雙向拉繩開關，并且發出意外事故報警信號，用于警示人們注意此次意外事故，當意外事故繼續擴大一點時，雙向拉繩開關就會發出事故緊急停機信號，輸送機就會在短時間內停止運行，從而達到保護輸送機免受意外事故損壞的目的，所以雙向拉繩開關又叫輸送機保護開關、緊急停止拉線開關、輸送機位移開關傳感器、急停閉鎖開關、線型位移開關、纜繩控制器、拉線傳感器、事故開關、急停開關、位置開關等，這些名稱都是根據它的用途和特點取的名字。下面是這款HFKLT2-2型雙向拉繩開關的詳細資料介紹，希望對你有所幫助哦！

產品名稱：雙向拉繩開關

HFKLT2-2雙向拉繩開關型號：HFKLT2-II

HFKLT2-2雙向拉繩開關品牌：SIDA /卓信

HFKLT2-2雙向拉繩開關材質：鋁鋅合金（也有不銹鋼的）

HFKLT2-2雙向拉繩開關觸點容量范圍：0-380VAC     2-1

HFKLT2-2雙向拉繩開關：

HFKLT2-2雙向拉繩開關復位方式：手動復位

HFKLT2-2雙向拉繩開關使用壽命：10萬次

HFKLT2-2雙向拉繩開關接線口：6-12mm鋼絲繩

HFKLT2-2雙向拉繩開關結構組成：外殼、內部的行程開關、復位手柄、自鎖裝置（還有LED指示燈、地址編碼等特殊用途的拉繩開關）

HFKLT2-2雙向拉繩開關制作工藝介紹：

毛坯加工→靜電噴塑→高溫烘干→產品組裝→通電測試→防水測試→泡沫內包→標準外包；

HFKLT2-2雙向拉繩開關性能優點介紹：結構堅固、重量輕、觸點容量大、動作靈敏度高、密封性強，防水防油污內滲、包裝精美、使用壽命長，動作開關10萬次；

HFKLT2-2雙向拉繩開關包裝：標準包裝

HFKLT2-2雙向拉繩開關尺寸：外裝外箱尺寸230*490*700

             泡沫盒尺寸/內盒尺寸205*230*140

HFKLT2-2雙向拉繩開關售后：質保一年

HFKLT2-2雙向拉繩開關型號涵義：

HF——代表防護型；

KL——代表拉繩開關；

T2——代表雙向動作；

 后面的2或者兩個大寫字母II代表手動復位的意思；若是1或者一個大寫字母I則代表自動復位的意思；

HFKLT2-2雙向拉繩開關應用領域和范圍：

廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業的常規皮帶輸送機、地下、索道掛支撐皮帶輸送機 、輪船裝卸系統、堆垛、取料輸送機、傾斜和梭式輸送機、起重機、挖掘機起重臂限位、裙邊給料機、輸送機、帶式輸送機、膠帶輸送機、電力、礦用、碼頭、鋼廠等帶式輸送機輸送系統中。

HFKLT2-2雙向拉繩開關用途：

輸送機意外書古的緊急停機之用，保護輸送機不受損壞，當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

HFKLT2-2雙向拉繩開關使用與安裝：

1.開關平衡地按在機架的固定支架上；

2.將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）

3.拉繩壓力應適宜，以確保開關可靠復位；

4.拉繩沿膠帶平行方向設置，每3M加以吊環；

5.鋼絲繩按用戶所需規格，廠方訂購。

接線方式：

6.本機出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。

HFKLT2-2雙向拉繩開關的使用環境：

戶外型使用環境條件

環境溫度：-30～+45℃；

相對濕度：不大于90[%](25℃時)；

海拔高度低于2000m；

周圍無危險性介質，且介質中無腐蝕產品的氣體及導電塵埃。

B.濕熱帶型使用環境條件

環境溫度：0～+45℃；

相對濕度：不大于95[%](25℃時)；

周圍無危險性介質及導電塵埃；

允許有霉菌及含鹽空氣，適用于長江以南及東部沿海地區。

卓信提供以下型號的常規型號雙向拉繩開關：（規格 380v 、220v， 2A、 3A、 、10A）

KLT2-1、HFKLT2-1、HFKLT2-I、KLTZ2-2、KLTZ2-1、HFKLT-II、HFKLT2-II、

HFKLT2-11、HFKLT2-2、KLT2-11、KLT2-1、KLT2-II、XLLS-I、XLLS-II、XUS-II、

XLLS-11、XLLS-2、DLS-I、DLS-II、DLS-11、DSL-II、DSL-11、DSL-2、DSL-1、

DSL-I、HFKLT2-2、KLT2-2、NST2-I,NST2-II,防水YHLS-I、YHLS-II、YHLS-11、

YHL-4、YHLS-4、GHLS-I、GHLS-II、GHLS-11、TYSLY2-1、TYSLY2-2、TYSLY2-II、

TYSLY2-I、KST-2、FKLT2-Z、FKLT2-Y、FKLT2-II、FKLT2-2、KLT2-P-II、KLT2-P-I、

XYXL-A、NST2-II、NST2-I、HZ-KLT2-11-S、NST-1、NST-2、SLFB-II、SLFB-I、NKLS-I、

NKLS-1、NKLS-2、NKLS-II、DFLS-II、DFLS-I、PMII、YWLX-II、DCX-K-1 、DCX-K-2、

DCX-K-II、YWLX-I、YHL-II、YHL-11、YHL-I、YBLK-KLT2、HFKLT2-S1、HFKLT2-S2、

HFKLT2-Z2、KLT2-S2、GYLS-II、GYLS-11、GYLS-I、GYLS-I-2、GYLS-1-2、GYLS-II-2、

GYLS-2、YHL-2、YHLS-2、JYB/KS-1、WHKL-II、WHKL-I、YBLX-KLT2-1,YBLX-KLT2-2、

YBLX-KLT2-II、BLKT2-II、YF-BLKT-I、YF-BLKT-II、BLKT2-11、YLXA-10A、BKT2-II、

BKT2-2、BKT2-1、BLK-2，BLK-1、LS-I、LS-II、XTD-PK、THFL-2、THFL-II、LS-1、

LS-11、LS-2、DLX-K2/D、DLX-K2/J、JLK-A-I、JLK-A-II、JXW（KLT2）-I、

JXW（KLT2）-II、HFRLB-11、HFRLB-2、HFRLB-1、HFRLB-II、KSD-II、KSD-2、

KSD-1、XJM/KS-II、KLT2-N1、JX（KLT2）-2、GRB-17088、GRB-19150、GRB-19670、

XTD-LS、XTD-ZL-B、XTD-SH、FPK-A-K、DLX-KTC/LS

防爆雙向拉繩開關系列：

DXZ-1、SFXL-Z、SFXL-S、YHLS-D、JHFLS-I、KLA-D-S、KLA-D-Z、JHFLS-II、BKLT2-II

BLKT2-I、JYB/KS-I,JYB/KS-II、JYB/KS-2 、RNS-I、RNS-II、DLX-K2/JDPLS-I、DPLS-II、

DPLS-11、HFLSKG-I、HFLSKG-II、LSKGT2-II、JHSXLS-II、JHLS-II、JHLS-I、JHLS-2、

JHSLXA-02、JHLSS-3/26、LSKT2-II、LSKT2-11、LSKT2-2、SL2-II，SL2-2，SL2-11、

JXW(KLT2)-Ⅱ、YHPLS-II，YHPLS-2、YHFLS-II，YHFLS-2、YHLS-FF、BX5800、

Y-BLKT-II、Y-BLKT-11、Y-BLKT-2、KLT2A-1、JHLS-Z、JHLS-S、DLK2-1、

DLK2-15B、DLK2-15B-H、DLK2-15B-II、KBW-220L、LSKG-II、LSKG-2、LSF-I、

LSF-II、LSF-2、YHL-O，KLB-T-Z，KLB-T-S、JSB-KLS-1、JSB-KLS-I、JSB-KLS-2、

JSB-KLS-II、LLP1-S、LLP1-Z、LLP2-1、LLP2-2、LLP2-3、KLT2-3、JLK3-Z、

JLK3-S、JLK3S-100、JLK3-S-100 、JLK3-2-100、HFKLT2-3、NST-2、NST-1、

YT-75、YH25-1、LLP3-S、LLP3-Z、JLK2-S、JLK2-Z、JLK4-S、JLK4-Z、JLKJ-S、

JLKJ-Z、LLP4-Z、LLP4-Y、LLP5-1、KLT2A-1、KLT2A-2、LLP6-1、LLP6-2、LLP6A-L、

LLP7-I、LLP7-2、XLLS-J-I、XLLS-J-II、XLLS-F-I、XLLS-F-II、XLLS-P-I、XLLS-P-II、

XLLS-D-I、XLLS-D-II、PXA-34KK-A、SPS-2D、LXA-01GKH-T1-A、LXA-01GKH-T2-A、

LXA-02GKH-T1-F、LXA-02GKH-T2-F 、LXA-02GKHH-A、LXA-02GKHH-B、

LXA-02GKK-T1/A、LXA-01GKK-T1/A、FL-LS-II、GYLSB-II、HFKLT2-N、JSB/FKLS-II、

SLF-A-II、SLF-B-II、JLK-II、ZWL-II-C、ZWL-II-A、KLB-T-S、KLA-D-S、LLT2A-2、

LLT2A-II、GHFLS-II、SLF-C-II、YWLX-PH-II、TLLS-II、JJLK1-AW、FLLS-II、HFKLT2-O
