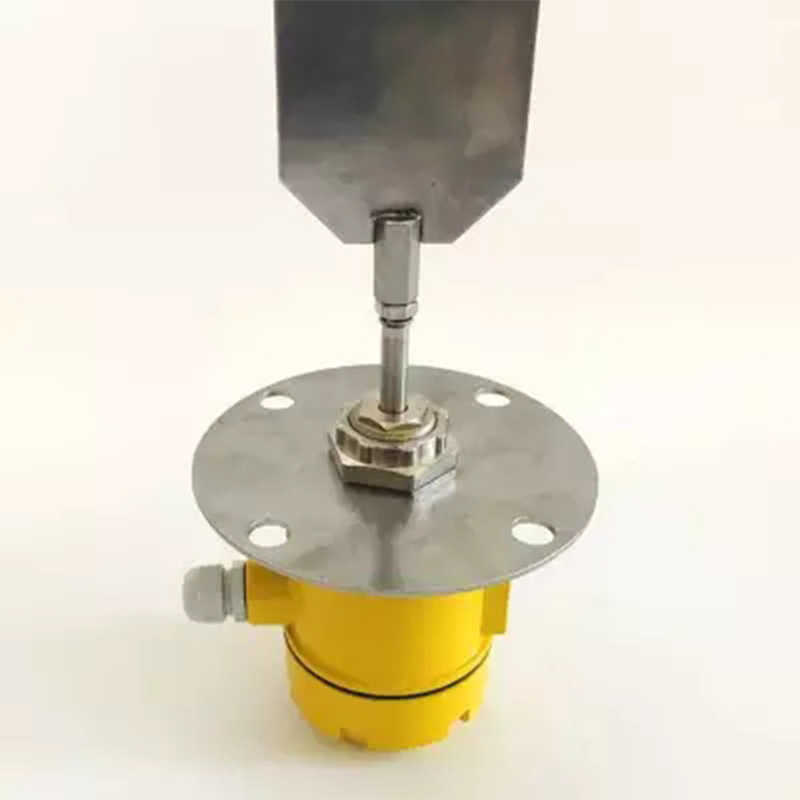

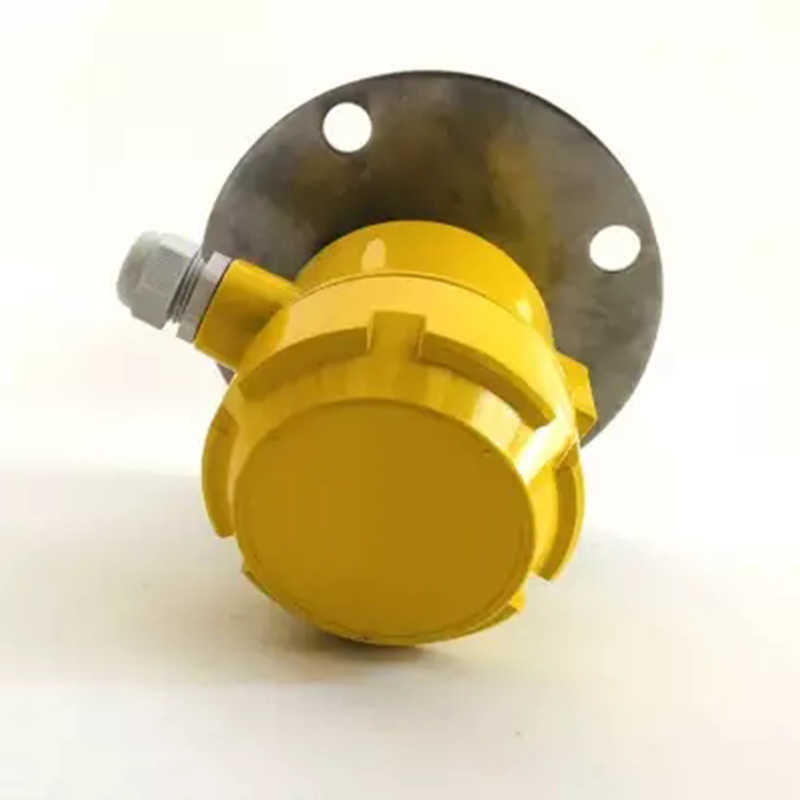

阻旋式料位開關

品牌：卓信

型號：PRL-100

特點：阻旋式料位開關是采用微電機經減速后，帶動檢測葉片旋轉。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。此位移使其中一個微動開關動作發出有料信號，隨后另一個微動開關動作，切斷電機電源使其停轉。

0537-2839666

在線咨詢

產品詳情
技術參數
資料下載

阻旋式料位開關是采用微電機經減速后，帶動檢測葉片旋轉。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。此位移使其中一個微動開關動作發出有料信號，隨后另一個微動開關動作，切斷電機電源使其停轉。只要料位不變此種狀態便將一直保持下去。當料位下降檢測葉片失去阻擋時，檢測機構便依靠彈簧拉力恢復原態。先一個微動開關動作接通電機電源，使其旋轉，隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。
阻旋式料位開關工作原理：
阻旋式料位開關之葉片是利用傳動軸與離合器相接，在未接觸物料時，馬達保持正常運轉；當葉片接觸物料時，馬達電源斷開并停止運動，機構同時輸出一接點信號表示物料已到設定高度。

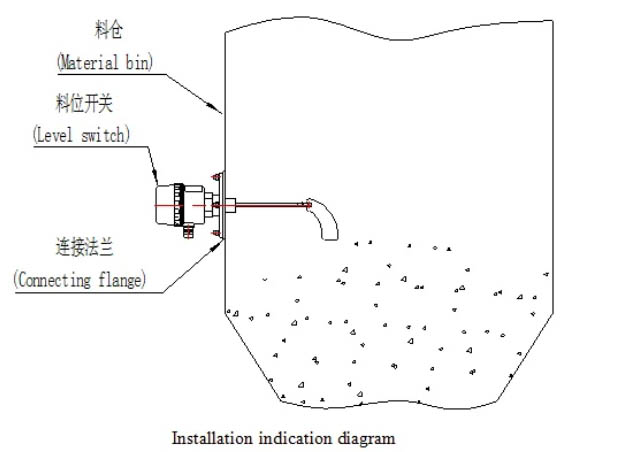

阻旋式料位開關安裝注意事項
1.水平安裝時，建議將開關以水平向下呈15℃~20℃的夾角安裝，以減少物料的沖擊。
2.接線盒入口必須朝下，電纜固定螺母必須鎖緊。
3.送電時應確認使用電壓正確。
4.被控制線路負載必須與開關接點容量相匹配。
5.安裝產品附近應避免有架橋破壞器或震動馬達。
6.開關安裝避免靠近入料口，以減少下料損壞葉片及誤動作；若開關必須安裝在靠近入料口處，請在開關上方200mm處加裝一2mm寬的保護擋板。
7.各產品安裝時根據其型號不同，選擇水平安裝和垂直安裝。
8.軸長可調型開關在現場解體安裝時，萬向接頭與傳動軸連接時，鎖緊螺母必須涂上缺氧膠，然后再用扳手鎖緊。
9.現場安裝、維護必須遵守“斷電源后開蓋”的警告語。
10.安裝現場不存在對鋁合金有腐蝕作用的有毒氣體。
11.被測介質的最高溫度不應超過產品標簽中標明的溫度。
12.產品安裝時請勿直接敲擊葉片及傳動軸。

阻旋式料位開關扭力調整：
1.用戶可根據被測物的比重大小進行扭力調整。當被測物比重大時，可將彈簧扭力調至最強的位置，此時葉片的靈敏度較差；被測物比重越小是，可將彈簧調至愈弱，則葉片的靈敏度較好。
2.具體方法：打開接線盒，將扭力彈簧靠近多孔一端拿出，根據需要插入對應的孔中（靠近端子臺的孔扭力最弱）。
注意在使用過程中扭力彈簧的扭力，請勿隨意更換，以免造成誤動作。
阻旋式料位開關用途：
阻旋式料位開關適用于化學塑料，制藥，飼料，水泥，糧食，面粉，電力，化工粉料等工礦。
阻旋式料位開關之葉片是利用傳動軸與離合相接，在未接觸物料時，馬達保持正常運轉，當葉片接觸物料時，馬達會停止轉動，機構同時輸出信號測出料位高度或料倉堵塞信號。
阻旋式料位開關主要特點
1、全封閉性，屋外亦可使用；
2、獨特的油封設計可防止粉塵沿軸滲入；
3、扭力穩定可靠，且扭力大小可調整；
4、輕巧，容易安裝；
5、小型開關系列扭力不適用于小料倉檢測小比重物料；
6、葉片承受過重的負荷，馬達回轉機構會自動打滑，保證不受損壞。
7、不必從料倉上整件拆除，即可輕易的檢查維修內部組件。
阻旋式料位開關基本參數：
電源：220VAC/50HZ
消耗功率：4W
接點容量：SPDT 5A/250VAC
葉片轉速：1RPM
耐電壓：AC 1500V×1minute
測量扭矩：1.0 N.m
適用比重：0.5g/cm3以上
工作溫度：-20~80℃/高溫型-20~400℃

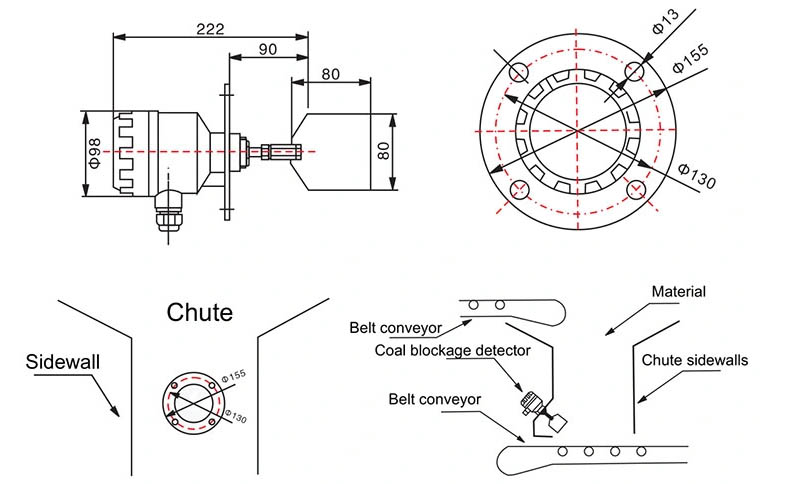

阻旋式料位開關安裝要求
1、應使葉片所處位置避開進料口下部和料倉死料區；
2、側裝時為防止使用中物料砸擊軸，應在檢測葉片和軸的上方安裝保護板；
3、如采用加長軸垂直安裝，則應安裝保護套筒，從而使料位控制器的葉片和軟軸不易受到物料的直接撞擊。多位測量時應適當拉開料位控制器間的距離，避免發生軟軸的相互纏繞的情況；
4、為避免室外環境雨水的滲入，側裝時應使出線口垂直向下安裝并旋緊上蓋。垂直安裝時如有條件，可考慮加裝防雨罩；
5、打開料位控制器上蓋前，請務必切斷料位控制器的電源。
阻旋式料位開關日常維護：
1.檢查傳動軸、葉片是否彎曲變形或損壞。
2.檢查傳動軸與葉片之間的連接是否牢固。
3.定期清除葉子及傳動軸上的物料及雜物。
產品質量承諾：
1、產品的制造和檢測均有質量記錄和檢測資料。
2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
產品價格承諾：
1、為了保證產品的高可靠性和先進性，山東卓信生產的產品選材均選用高端原材料生產。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。
產品交貨期：一般常規格產品，款到發貨，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。
產品售后承諾：產品售出，后續會為客戶提供優質的售后服務保障，出現任何問題可以與我公司售后聯系！
電源：220VAC/50HZ
消耗功率：4W
接點容量：SPDT 5A/250VAC
葉片轉速：1RPM
耐電壓：AC 1500V×1minute
測量扭矩：1.0 N.m
適用比重：0.5g/cm3以上
工作溫度：-20~80℃/高溫型-20~400℃
