產品型號：HLDM-KH-B、HLDM-KH-A型等其它型號

觸頭數量： 1常閉、1常開或根據要求配置

觸頭容量： 24V--AC 380V 3A

檢測裝置動作行程： 5～15mm

檢測裝置極限行程： 20mm

環境溫度： －30～+40℃

相對濕度： ≤90%（25℃時）

使用壽命： 行程開關動作15萬次整機壽命2萬次

檢測裝置動作力： 35～40N

溜槽堵塞開關安裝于槽型下料井活動門上

溜槽堵塞開關裝置使用條件:

1、海拔高度低于2000m

2、環境溫度:-35℃~+50℃

3、相對濕度:不大于95％

4、大氣壓力:80~110Kpa

5、工作位置:安裝在溜槽不受物料沖擊的側壁上

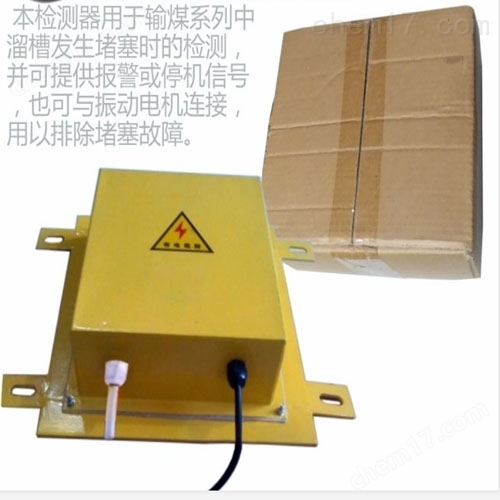

溜槽堵塞開關裝置廣泛用于檢測帶式輸送機系統中溜槽是否發生堵塞。如果發生堵塞，本機器可通過接入本機的檢測線路發出故障報警信號， 立即停止皮帶輸送機，避免因溜槽堵塞引起的輸送系統癱瘓及設備的破壞性事故的發生。

YHLJ-II溜槽開關安裝于槽型下料井活動門上

溜槽堵塞開關裝置應用

堵料開關控制器是在吸收采用同類產品的技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，采用三 端co -shieid技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，提高了產品的可靠性?？蓮V泛應用于冶金、化 工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的報警和控制，并可與plc可編程kongzhiqi或dcs集散控制系統配套使 用，實現生產過程的自動控制和自動檢測。

YHLJ-II溜槽開關安裝于槽型下料井活動門上

溜槽堵塞開關裝置特性

靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料

板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可

本jain qi采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位

使用防塵型軸承，可運用于粉塵大的惡劣環境下

結構簡單，安裝便易

由檢測板和限位開關組成，結構簡單，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出停機或baojing信號 。溜槽shutong后，開關自動復位。安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，檢測板前端的檢測力度可調范文9.8~14.7N，能檢測 小顆粒和塊狀的物料。

溜槽堵塞開關裝置工作原理

本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動 門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵 塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。

堵料開關HQDMⅡ采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝 置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實 現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。

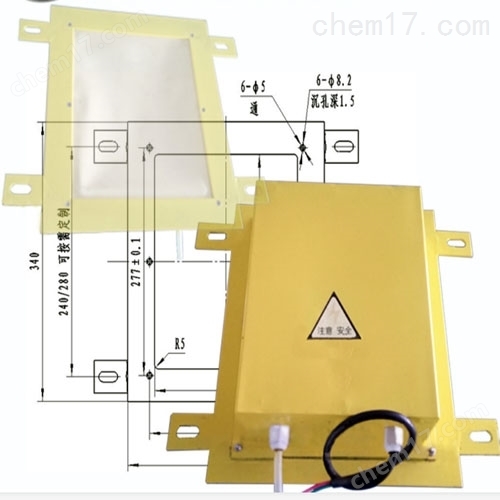

溜槽堵塞開關裝置安裝與接線

（一）安裝方法：

1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直 接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。見圖（2）

1、將本裝置用M10×25螺栓緊固在彎角件上即可。

（二）安裝要領及主要事項

1、本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三 分之二高度為宜。

2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當 溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。

卓信JYB-RDC-A打滑檢測帶速顯示儀現貨

接線方法

（1）溜槽堵塞檢測裝置內有接線端子。

（2）接線要牢固，不應有松動現象。

溜槽堵塞開關的行業應用

一、溜槽堵塞開關介紹

在現代工業生產中，物料輸送系統的穩定運行對于整個生產流程的安全和效率至關重要。溜槽堵塞開關作為一種重要的控制和保護設備，在防 止物料堵塞、確保生產連續性方面發揮著不可或缺的作用。本文將探討溜槽堵塞開關在不同行業中的應用及其重要性。

二、溜槽堵塞開關的概述

溜槽堵塞開關是一種專門用于檢測和預防物料輸送系統中溜槽或漏斗堵塞的裝置。它通常由開關機構、傳感器和外殼等部分組成，具有安裝簡 便、靈敏可靠、檢修方便等特點。當溜槽中發生物料堵塞時，傳感器會迅速發出信號，通過開關機構將信號轉化為電信號，從而觸發系統停機 或報警，有效防止了因物料堵塞而引發的安全事故。

三、溜槽堵塞開關的行業應用

礦山與煤炭行業

在礦山和煤炭行業中，物料輸送系統通常面臨著復雜多變的工作環境和惡劣的物料條件。溜槽堵塞開關的應用，能夠?qū)崟r(shí)監測溜槽的物料流動 情況，一旦發現堵塞現象，即可立即觸發停機或報警，有效保護了輸送設備和生產線的安全。

冶金與水泥行業

在冶金和水泥行業中，物料輸送系統同樣面臨著高溫、高壓、高粉塵等惡劣環境。溜槽堵塞開關通過其獨特的結構和材料設計，能夠在這種環 境下穩定工作，及時發現并處理溜槽堵塞問題，確保了生產線的連續穩定運行。

石油化工行業

在石油化工行業中，物料輸送系統的安全穩定運行對于整個生產過程至關重要。溜槽堵塞開關的應用，能夠?qū)崟r(shí)監測管道系統和設備中的物料 流動情況，有效防止了因物料堵塞而引發的安全事故和設備損壞。

食品加工與制藥行業

在食品加工和制藥行業中，物料輸送系統的清潔度和衛生條件對于產品質量至關重要。溜槽堵塞開關通過其防塵、防腐、防雨等特性，能夠在 這種環境下穩定工作，確保物料輸送系統的清潔度和衛生條件符合標準要求。

四、結論

溜槽堵塞開關作為一種重要的控制和保護設備，在工業生產中發揮著不可或缺的作用。通過其在不同行業中的應用可以看出，溜槽堵塞開關不 僅能夠及時發現并處理溜槽堵塞問題，有效防止了安全事故的發生，還能夠提高生產線的連續性和穩定性，降低生產成本和維護成本。因此， 溜槽堵塞開關在工業生產中的應用前景十分廣闊。
