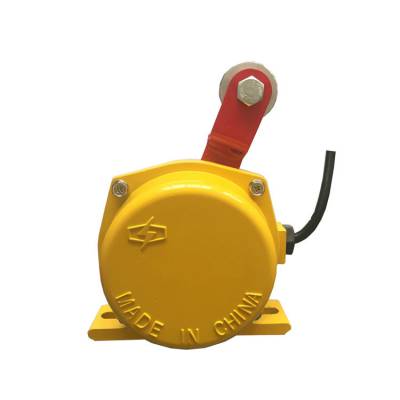

CAP-3011-T-L電力阻旋式監測器詳細介紹
一、簡介：
用于帶式輸送機you效載荷量的定性檢測，并按載荷量的大小輸出空載、有載信號；還可控制灑水除塵、多機順序啟動等，特別對高速及輸送大塊物料的輸送機有突出的優點。產品適用于電力、煤礦、建材、碼頭、冶金等行業，專門從事散料輸送的帶式輸送機（當用于輸送糧食等較輕物料時請?jiān)诙ㄘ洉r(shí)注明）。
技術參數
環境溫度:-40℃～80℃
環境濕度:不大于 百分之95(25℃時)
動作角度:15°±2°
極限角度:75°±5o
觸板調整范圍:200mm
觸點數量:每一方向一組轉換觸點
觸點容量:感性負載250VAC 3A 30VDC 5安
可靠性:10000小時
重量:開關本體 8.0 kg 安裝支架 24.0 kg
CAP-3011-T-L電力阻旋式監測器
1．采用接觸測量，結果真實、準確可靠；可水平、傾斜與垂直安裝，安裝使用方便。
2．抗干擾 ，即安即用：由于其內部沒有復雜的電子元件及其放大電路部分，因此，不受任何電磁波干擾，安裝后無需任何調試及保養維護即可長期使用。
3．***防抖性能設計：即使在物料流動時也不會發出錯誤信號。
4．料位顯示功能：采用長壽命高亮度指示燈，料位顯示直觀方便。
5、雙重保護功能：過載保護功能避免葉片受過分外力而損壞電機；自動保護功能使料位器在料倉有料葉片旋轉受阻時，斷電不工作，保護電機且有效延長其使用壽命。
6、優良的測量再現性和環境工況適應性：即不受物料粒度、形狀、比重、介質、壁垢、粘附性、溫度、濕度、粉塵濃度等變化的影響
7、***防塵密封性能，即使1MPa壓力，粉塵也無法進入。
8、抗震性及防松結構設計，有效避免部件松動及滑脫；采用優質不銹鋼材料，使其具有優良的抗腐蝕性及耐磨性能。
9、價格低，性價比優良。
CAP-3011-T-L電力阻旋式監測器
工作原理
工作原理：未接觸物料時，馬達保持正常運轉。當料位開關的葉片接觸到物料時，馬達帶動微動開關動作，輸出控制信號，切斷馬達電源。
CAP-3011-T-L電力阻旋式監測器
適用范圍：固體物料，廣泛用于水泥、化工、糧食、飼料、食品等行業。
CAP-3011-T-L電力阻旋式監測器
安裝說明的安裝：
應使葉片所處位置避開供料口的下部和料倉死料區，為防止使用中物料的砸擊，應在檢測葉片的上方安裝防護板。
如采用加長軸街垂直安裝，則應安裝保護套筒或使葉征和軟軸所處位置不至受到物料的直接砸擊。多閏測量時應適當拉開各料位器之間的距離，避免發生軟軸的相互纏繞。
1、 產品在運輸過程中應避免碰撞及雨雪的侵襲。
2、 產品應存放在干燥通風的倉庫中。
結構特點
1、適用于膠帶較窄、帶速較慢的傳送帶檢測；
2、對于膠帶較寬、帶速較高時采用門式支架安裝；
3、如膠帶較窄、速度較低時可采用單臂式支架；
4、采用鏈球與物料接觸減少了物料對jianceqi的直接沖擊，延長了使用壽命；
5、若選用單臂式支架，橫梁在箭頭指向處斷開，橫梁與支臂交接處加一斜拉角鋼；
6、鑄鋁外殼，重量輕、硬度高；
7、采用行程開關，使用壽命長。
CAP-3011-T-L電力阻旋式監測器
安裝調整
采用門式支架安裝時，將檢測頭固定于橫梁上；
鏈球高度可視現場情況確定；
本裝置開關轉換角度為20°，對有傾角的膠帶機可適當調整安裝角度；
用于單臂式安裝可參照門式安裝方式；
LL-Ⅱ型安裝在膠帶下而且下沉量的部位；
無載荷時，膠帶與觸輪保持接觸；
定期清除積塵，保持觸輪動作靈活自如；
CAP-3011-T-L電力阻旋式監測器
介紹
料流檢測裝置用于膠帶運輸機輸送物料的檢測，可發出有載運行信號。如有灑水裝置連接，可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機。
煤流檢ce器采用下垂鏈球與物料接觸的接觸檢測方式，當膠帶運送物料時，物料推動鏈球并帶擺臂向一側偏移，若偏移角度大于動作角度時內部開關動作，輸出一組開關信號。
用途:用于膠帶運輸機的物料檢測，可控制灑水、防塵、順序啟動控制、超載報警等。適用于煤礦、電力、鋼鐵，水泥，港口行業輸送散料用的帶式輸送機。
CAP-3011-T-L電力阻旋式監測器
總結：
采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉?xí)r把jianceqi頂部的托輥壓下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測，jianceqi安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，*好在兩個托輥之間，不要安裝在料口附近，在沒有物料時使觸輪與膠帶剛好接觸。
產品介紹
接近開關LJ18A3-8-J/EX U:90-250VAC I:200mA Sn:8mm，一組常開
速度開關HSBG-V3920EFD03S非接觸式
除灰行程接近開關FJK-CHYGS-W150磁感應常開IP67-20-250VAC/DC兩線NO
永磁安全門裝置器YQMS-15/T1
行程開關XDT-T109KG AC220V 5A
JK-1型自保持開關
阻旋式料位開關SR2-20S-600T 220V螺紋G1/2
行程開關FJK-LXJ-W150
拉繩開關FAG-J450B/SDC110V/I
磁簧開關WK008K2141
傾斜開關20-39C常溫24VDC鏈長3m
