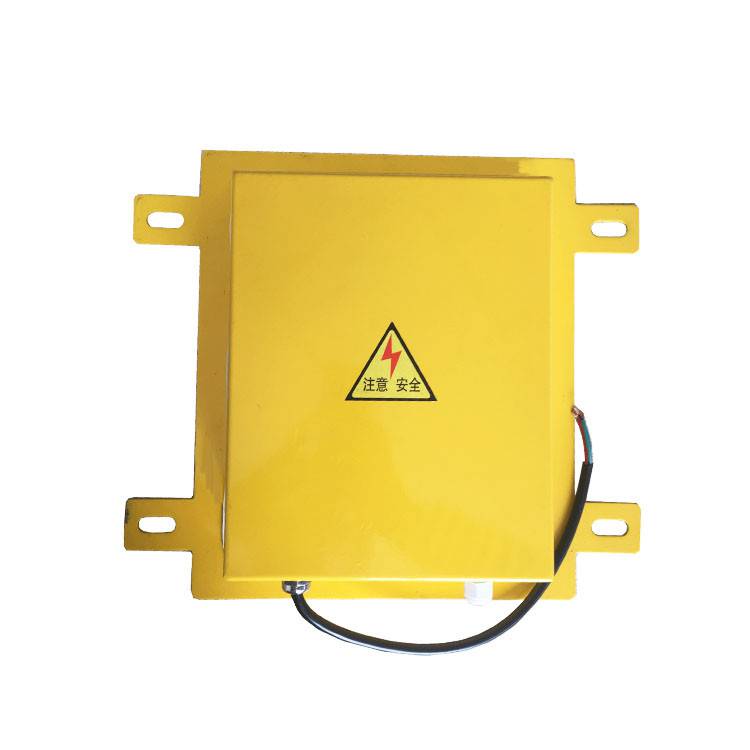

CCS-1011溜槽堵塞檢測開關工藝安裝視頻詳細介紹
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
使用條件:
1、海拔高度低于2000m
2、環境溫度:-35℃~+50℃
3、相對濕度:不大于95％
4、大氣壓力:80~110Kpa
5、工作位置:安裝在溜槽不受物料沖擊的側壁上
工作原理:
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
使用條件:
1、海拔高度低于2000m
2、環境溫度:-35℃~+50℃
3、相對濕度:不大于95％
4、大氣壓力:80~110Kpa
5、工作位置:安裝在溜槽不受物料沖擊的側壁上
安裝方法:
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
堵塞檢測開關擠壓活動門
YWLC-I性能穩定 溜槽堵塞開關用于溜槽口堵料檢測，也稱溜槽堵料檢測開關，也是溜槽的一種保護裝置，本裝置采用非接觸式并充分利用了PLC的控制功能，能夠?qū)崿F(xiàn)對溜槽堵塞的監測，防止堵塞情況的發生，同時實現了對溜槽上游相關生產設備的保護。此外，本實用新型的擋板在應用時可根據不同的現場情況及不同的預防要求被安裝在溜槽的適當位置，因此應用靈活簡便。
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
主要技術指標
型號 YWLC-I
觸點數量  常開1常閉1
觸點容量  AC250V5A
工作角度  ≥7°
極限角度  30°
結構形式  門式結構壓簧復位
防護等級  IP65
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
主要用途
適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
使用條件
1、海拔高度低于2000m
2、環境溫度:-35℃~+50℃
3、相對濕度:不大于95％
4、大氣壓力:80~110Kpa
5、工作位置:安裝在溜槽不受物料沖擊的側壁上
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
工作原理
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
堵料開關YWLC-I采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
結構特點：
1、溜槽堵塞檢測器采用側壓活動門結構，故障排除后，壓重塊的壓力使活門自動復位。
2、機內選用進口行程開關，動作靈敏，可靠性高；
3、外形尺寸小，便于安裝。
4、帶防腐層的鑄鋁外殼
5、重載微型開關觸點
6、靈敏度高，作用力只需0.9Kg即可觸發開關
7、機內選用進口行程開關，動作靈敏、可靠性高
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
安裝方法及注意事項
(1) 選擇合適的安裝位置。一般不應安裝在物料可能直接沖擊到的位 置，通常安裝在落料斗的側面；還要選擇合適的安裝高度，既要高于正 常運行狀態下物料臨時滯留的高度，又不能太接近落料斗上部。選擇合適的安裝位置，才能保證準確及時地檢測到堵料狀態。
(2) 對于需要通電工作的堵料開關， 應該采用跟隨皮帶機的啟停而啟停的工作方式，以延長其工作壽命。
選型原則及注意事項：
(1) 一般選擇接觸式的堵料開關。實際工程應用經驗表明， 在電廠輸煤 系統中，非接觸式的堵料開關比較容易誤動作，影響設備正?？刂婆c運行。接觸式的堵料開關的缺點是容易損壞、工作壽命較短。
(2) 可以選擇具有動作后延時功能的堵料開關， 并且動作延時，時間應該可以調整設定。該功能可以過濾短時間物料沖擊擾動，避免引起設備沒有必要的停機。
(3) 盡量選擇帶動作指示的產品。由于堵料開關的觸動機構是在落料斗 的內側，難以觀察檢查，開關外部本體上帶動作指示則對于現場檢查非常有用。
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
安裝方法及注意事項
(1) 選擇合適的安裝位置。一般不應安裝在物料可能直接沖擊到的位 置，通常安裝在落料斗的側面；還要選擇合適的安裝高度，既要高于正 常運行狀態下物料臨時滯留的高度，又不能太接近落料斗上部。選擇合適的安裝位置，才能保證準確及時地檢測到堵料狀態。
(2) 對于需要通電工作的堵料開關， 應該采用跟隨皮帶機的啟停而啟停的工作方式，以延長其工作壽命。
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
產品規格：
帶式輸送機散料輸送系統中，溜槽堵塞是較為常見的現象，因此經常需要停機后由現場工作人員對溜槽進行處理，影響正常生產，增加工人的勞動強度，造成不必要的經濟損失
溜槽檢測器，可隨時監測和防止溜槽堵塞故障的發生，提高自動化程度，該裝置具有斷相、過流、短路等保護，同時具有電源指示，上限停機指示，故障燈功能。
阻塞檢測器DL-1適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
阻塞檢測器DL-1用于輸煤系列中溜槽發生堵塞時的檢測，并可提供報警或停機信號，也可與振動電機連接，用以排除堵塞故障。
YWLC-I溜槽堵塞檢測裝置側壁安裝視頻
總結：
溜槽堵塞開關用于溜槽口堵料檢測，也稱溜槽堵料檢測開關，也是溜槽的一種保護裝置，本裝置采用非接觸式并充分利用了PLC的控制功能，能夠?qū)崿F(xiàn)對溜槽堵塞的監測，防止堵塞情況的發生，同時實現了對溜槽上游相關生產設備的保護。此外，本實用新型的擋板在應用時可根據不同的現場情況及不同的預防要求被安裝在溜槽的適當位置，因此應用靈活簡便。
