EBCH-50翻車機料倉溜槽開關詳細介紹

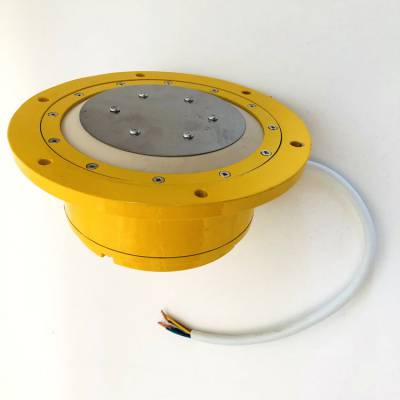

EBCH-50翻車機料倉溜槽開關
工作原理：
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
EBCH-50翻車機料倉溜槽開關
結構特點：
本檢測器采用側壓活動門結構，故障排除后，壓重塊的壓力使活門自動復位；
機內選用行程開關，動作靈敏，可靠性高；
外形尺寸小，便于安裝。
使用條件：
1、海拔高度低于2000m
2、環境溫度：-35℃~+50℃
3、相對濕度：不大于95％
4、大氣壓力：80~110Kpa
5、工作位置：安裝在溜槽不受物料沖擊的側壁上
EBCH-50翻車機料倉溜槽開關
注意事項：
1、一般選擇接觸式的堵料開關。實際工程應用經驗表明， 在電廠輸煤 系統中，非接觸式的堵料開關比較容易誤動作，影響設備正?？刂婆c運行。接觸式的堵料開關的缺點是容易損壞、工作壽命較短。
2、可以選擇具有動作后延時報警功能的堵料開關， 并且動作延時報警 時間應該可以調整設定。該功能可以過濾短時間物料沖擊擾動，避免引起設備沒有必要的停機。
3、盡量選擇帶動作指示的產品。由于堵料開關的觸動機構是在落料斗 的內側，難以觀察檢查，開關外部本體上帶動作指示則對于現場檢查非常有用。
EBCH-50翻車機料倉溜槽開關
安裝方法：
1． 在溜槽側壁一適當位置開260×260一方口，然后在開口上方約100-200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門而發生誤動作。再用隨機所配像膠板將開口完全覆蓋、封閉
2． 用戶根據尺寸自制一彎角件，焊接在溜槽側壁上。
3． 將本裝置用M10×25螺栓緊固在彎角件上即可。
安裝要領
1． BLDM-X防爆溜槽堵塞檢測器可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜見圖（4）
2． BLDM-X防爆溜槽堵塞檢測器也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號，便開始振打；另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
 接線：BLDM-X防爆溜槽堵塞檢測器引出一條三芯電纜線（出廠前已編號）其中1、2為常閉接點1、3為常開接點。用戶可參考圖（5）接線原理圖進行接線。
EBCH-50翻車機料倉溜槽開關
維護與使用
此裝置使用半年以后，要進行一次維護檢查，檢查緊固螺釘是否有松動、脫落現象、待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并清除積塵。
EBCH-50翻車機料倉溜槽開關
應用
堵料開關kongzhiqi是在吸收采用同類產品的技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，采用三端co -shieid技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，提高了產品的可靠性?？蓮V泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的baojing和控制，并可與plc可編程kongzhiqi或dcs集散控制系統配套使用，實現生產過程的自動控制和自動檢測。
EBCH-50翻車機料倉溜槽開關
特性
靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料
板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可
本jain qi采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位
使用防塵型軸承，可運用于粉塵大的惡劣環境下
結構簡單，安裝便易
由檢測板和限位開關組成，結構簡單，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出停機或baojing信號。溜槽shutong后，開關自動復位。安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，檢測板前端的檢測力度可調范文9.8~14.7N，能檢測小顆粒和塊狀的物料。
EBCH-50翻車機料倉溜槽開關
總結：
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
