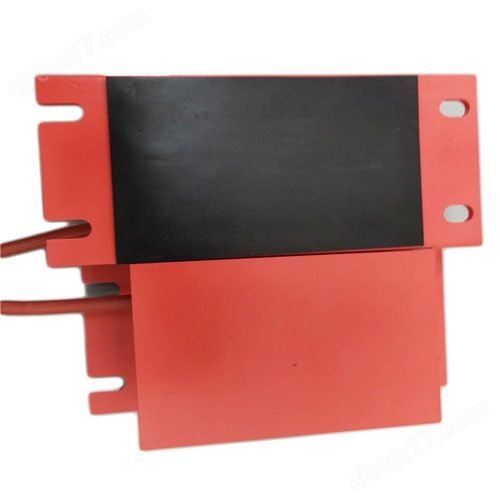

JNCA-D1A永磁式安全門鎖規格參數
永磁安全門裝置HIDE-YCM/D1A,220V采用磁控原理，使內部開關動作，達到接點通斷的目的，實現對外電路的控制，*克服了機械碰撞開關存在的接觸不良，易損壞等特點。
產品說明：
永磁安全門裝置HIDE-YCM/D1A,220V采用磁吸控制安全門，是利用電磁工作原理，用先進的工藝制成的，是一種位置傳感器。它能通過傳感器與物體之間的位置關系變化，將非電量或電磁量轉化為所希望的電信號 ，從而達到控制或測量的目的。
永磁安全門裝置HIDE-YCM/D1A回路電壓有直流10-36V和交流110V-220V-380V
型號：HIDE-YCM/D1A兩線制無輔助觸點
型號：HIDE-YCM/D1B四線制帶輔助觸點
永磁安全門裝置是針對起重機端梁登機門在現場使用中存在的安全隱患的新產品，可*替代端梁登機門上的門栓和安全開關，具有使用壽命長，抗震性強，安裝簡單，無需更改電控系統，預防安全隱患等優點。
本裝置器無需外部供電，只將紅藍引線接入平移控制回路中既可，為了使本裝置器內部的狀態指示燈正常工作，請選擇在正確的回路電路中使用。
技術參數：
1、額定電流：6-15A
2、環境溫度：-20℃-+65℃
3、相對濕度：<95%（+25℃）
4、適用于粉塵較嚴重，包括導電粉的環境
5、適用于中度以下的振動或者沖擊的地方
6、外殼防護等級：IP67
7、額定回路電壓：110-380V
永磁碰撞式安全門裝置是一種具備有高技術含量的接近開關高穩定性、高可靠性、高一致性工作原理是通過觸發器的位置和極性的變化，使傳感器周圍產生磁場而使得傳感器的觸點產生動作。內部安裝強磁裝置，當端梁登機門靠近本產品時，強磁裝置將登機門緊緊吸附在裝置器上，同時給電控系統輸出信號，起到鎖門與信號輸出同步的作用，使工作人員通過端梁登機門時操作更簡單，通行更方便。
JNCA-D1A永磁式安全門鎖規格參數

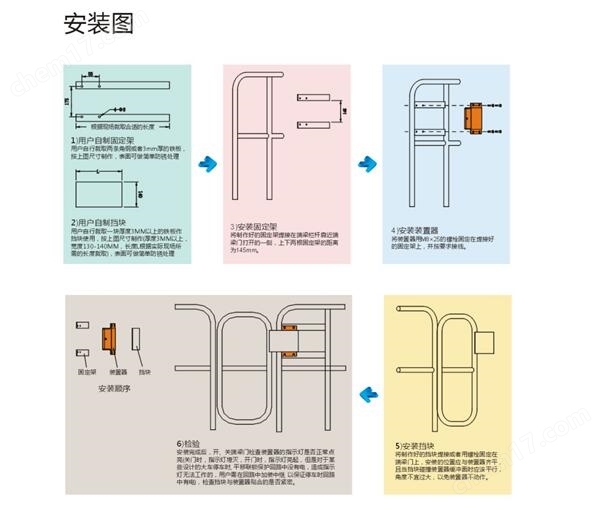

使用方法：
將安全門裝置器用M8的螺絲固定角鋼上，并按照要求接線
注意事項：
1、本產品內部安裝有強磁裝置，在搬運、安裝使用時切勿將手表手機等長時間靠近本產品，以免造成磁化或者損壞。
2、本產品附件（鐵制擋塊3mm以上）需用戶根據現場實際情況自行制作。
3、本產品在開門狀態時指示燈亮，開關斷開，關門狀態時指示燈滅，開關接通，如發現異?，F(xiàn)象時，請及時檢查原因或更換產品。
4、應定期對產品的外部進行除塵處理，定期檢查產品是否正常工作。
采取防振，隔熱，環氧灌封，滿足溫度高，粉塵大的惡劣環境下工作要求，通過緊固螺母可以方便地調整開關工作距離。
1. 動作距離：120mm
2. 通斷差：30mm以內
3. 響應時間：小于10ms
4. 振動頻率：20G 10-1000HZ
5. 勵磁電壓：DC24V±2V
6. 勵磁電流：0.6A
7. 環境濕度：-55℃—+125℃
8. 接點容量：80VA
防爆磁性接近開關顧名思義，就是通過磁鐵來感應的開關。磁性開關是用來檢測氣缸活塞位置的、即檢測活塞運動行程的，它可以分為接點型 和無接點型兩種。礦用接近開關主要用于運動物體wei置檢測,此開關屬于記憶型接近開關。當磁體從一個方向通過礦用接近開關時，輸出觸點 閉合并保持,從另一個方向再次通過接近開關輸出觸點斷開并保持。具有無碰撞、抗干擾能力強等特點。礦用澆封型磁性接近開關主要用于運 動物體位置檢測，當運動物體上的磁鋼通過時，接近開關輸出觸點閉合，離開時觸點斷開。被廣泛應用于煤礦、化工、石油等有爆炸性危險的 場所，是現代自動控制系統中的理想傳感器。感應磁性開關是一種通過磁場信號來控制的線路開關器件，也叫磁控開關。常用的感應磁性開關 有單觸點和雙觸點兩種。
采用磁感應原理，具有無碰撞、抗干擾能力強等特點。主要用于運動物tiwei置檢測,當運動物體上的磁鋼通過時,接近開關輸出觸點閉合，離 開時觸點斷開。它被廣泛應用于煤礦、化工、石油等有危險的場所，是現代自動控制系統中的理想傳感器。
防爆磁性接近開關產品的特點
1、作用距離：a.電磁鐵作用距離120mm；b.永磁鐵作用距離150mm。
2、帶負載能力強：可直接帶3A負載，而無需加中間繼電器過渡?？煽俊⒎奖?。
3、靈敏度高，反應速度快：響應時間小于2.5ms。
4、能在極惡劣環境工作
5、可靠：只要在開關附近無強磁場，同時按產品技術說明書要求安裝，就能確保開關50 萬次沒有誤動作，可靠性百分100。
6、磁接近開關的工作特點：是靠磁感應動作的非接觸開關，從根本上解決了因接觸而產生誤動作的問題。
7、應用范圍廣：主要應用于焦爐設備、翻車機設備鋼鐵設備。
防爆磁性接近開關使用方法
防爆磁性接近開關產品說明
1、構成磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種，根據控制的需要進行選擇。開關觸頭又分為常開接點 ，常閉接點及轉控接點三種形式，也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上，且二者間的距離在工作距離之內。在開關觸 頭的周圍，不能有強磁場，以免造成影響。電磁體需要用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而造成短 接燒毀觸點。接線應盡量短，盡可能遠離其它配線
2、功能非記憶型磁接近開關，為非接觸的，具有通，斷或轉換功能，以便實現對位，限位和各種控制目的。
防爆磁性接近開關安裝位置
磁性開關可以安裝在行程末端，也可以安裝在行程中間的任意位置上。
對于要將磁性開關安裝在行程中間的情況（例如要使活塞在行程中途的某一位置停止），開關的安裝位置可按照如下方法確定。在活塞應停止 位置使活塞固定，讓磁性開關在活塞的上方左右移動，找出開關開始吸合時的位置，則左右吸合位置的中間位置便是開關的*高靈敏度位置。 磁性開關應固定在這個*高靈敏度位置。
當要將開關安裝在行程末端時，為保證開關安裝在*高靈敏度位置，對不同氣缸，在樣本上，都已經標出離側端蓋和無桿側端蓋的距離A和B。
防爆磁性接近開關使用注意事項
1）從anquan考慮，兩磁性開關的間距應比*大磁滯距離大3mm。
2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。
3）兩個以上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測jing度，兩缸筒間距離一般應大于40mm。
4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的*大速度vmax。該*大速度vmax與磁性開關的*小動作范圍lmin、磁性開關鎖帶負載 的動作時間tc之間的關系為：vmax=lmin/tc
例如，磁性開關連接的電磁閥的動作時間t=0.02s，磁性開關的*小動作范圍lmin=10mm，則磁性開關能檢測的*大速度vmax=500mm/s。若氣缸活 塞的速度小于500mm/s，則此磁性開關可以使用。若活塞運動速度大于500mm/s，又沒有合適的通用型磁性開關可選，則只能選用帶延時功能的 防爆磁性接近開關。
5）安裝開關時擰緊螺釘?shù)牧匾m當。力矩過大會損壞開關，力矩太小有可能使開關的*佳安裝位置出現偏移。
6）要定期檢查磁性開關的安裝位置是否出現偏移。在設定位置活塞停止時對雙色型開關，綠燈亮為正確，紅燈亮則出現偏移了。
防爆磁性接近開關的廣泛應用與重要性
一、防爆磁性接近開關介紹
隨著工業自動化的快速發展，各種傳感器和開關設備在工業生產過程中扮演著至關重要的角色。防爆磁性接近開關，作為一種特殊類型的開關 設備，其應用越來越廣泛。本文將探討防爆磁性接近開關的工作原理、特點以及在不同行業中的應用，以展示其在現代工業生產中的重要性。
二、防爆磁性接近開關的工作原理與特點
防爆磁性接近開關是一種基于磁性感應原理的開關設備，其工作原理主要依賴于磁場的變化。當磁性物體接近開關時，其磁場將觸發開關內部 的磁性感應元件，從而產生電信號輸出。防爆磁性接近開關具有以下特點：
防爆性能：防爆磁性接近開關采用特殊的防爆設計，能夠在易燃易爆的環境中安全使用，有效避免火災和爆炸事故的發生。
耐用性：該開關采用高品質的材料和先進的制造工藝，具有較高的耐用性和穩定性，能夠在惡劣的工業環境中長時間穩定運行。
靈敏度高：防爆磁性接近開關具有較高的靈敏度，能夠準確檢測磁性物體的接近和離開，實現精確的控制和操作。
安裝方便：該開關結構緊湊，安裝簡單方便，能夠適應各種復雜的安裝環境。
三、防爆磁性接近開關的應用
防爆磁性接近開關在工業生產中具有廣泛的應用，以下是一些典型的應用場景：
石油和化工行業：在石油和化工行業中，設備和管道中常常存在易燃易爆的液體或氣體。防爆磁性接近開關可以安全地用于監測和控制這些設 備和管道的狀態，確保生產過程的安全和穩定。例如，在石油鉆井平臺上，防爆磁性接近開關可以用于監測鉆井設備的運行狀態，及時發現并 處理異常情況。
礦山和煤炭行業：在礦山和煤炭行業中，瓦斯和煤塵等爆炸性物質的存在使得安全監測和控制變得尤為重要。防爆磁性接近開關可以用于礦井 提升機、礦車計數、閘門控制等自動化控制系統中，確保礦山生產的安全和高效。例如，在煤礦井下運輸系統中，防爆磁性接近開關可以用于 實時監測礦車的運行狀態和位置，實現礦車的自動計數和調度。
自動化生產線：在自動化生產線上，防爆磁性接近開關可以用于檢測工件的位置、速度和方向等參數，實現精確的控制和操作。例如，在汽車 零部件生產線上，防爆磁性接近開關可以用于檢測零部件的到位情況，確保生產過程的順利進行。
四、結論
防爆磁性接近開關作為一種重要的工業自動化設備，在工業生產中具有廣泛的應用和重要性。其防爆性能、耐用性、高靈敏度和安裝方便等特 點使其成為易燃易爆環境中不可或缺的設備。通過不斷的技術創新和應用拓展，防爆磁性接近開關將在未來的工業生產中發揮更加重要的作用 。
