TCK-1P礦用澆灌型磁感應開關85-265V
礦井提升機磁開關,TCK系列磁開關
一、產品勢：
1、 本產品采用新技術，航空材料，功耗只有50毫瓦。
2、 本產品采用電路技術，減少信號的錯報，誤報。
3、 本產品采用新工藝，提供定位 度，定位 度控制在3毫米內。
TCK系列磁性開關使用說明書
二、原理 TCK-1P礦用澆灌型磁感應開關85-265V
TCK系列磁性開關是非機械接觸磁性接近開關。它由磁傳感器和電子電路及輸出開關組成。當磁性檢測體永磁鐵進入TCK開關磁傳感器的感應區域，靠磁場作用，TCK開關動作，輸出開關信號。輸出信號反映檢測體的位置、運動方向，作控制系統的行程控制信號。
TCK系列磁性開關有通用型和型兩類、四種型號產品：
TCK-1型磁性開關；
TCK-2型磁性開關；
TCK-3型和TCK-4型保持式磁性開關。
TCK-1型磁性開關，當外界S極磁場作用于磁傳感器時，開關動作，轉換2秒。靜止作用時，處于轉換狀態，失去磁場作用，自動復位。類似一般機械式瞬時動作型按鈕開關，按壓轉換，釋放則自動復位。
TCK-2型磁性開關，能識別磁場運動方向。磁傳感器檢測到外界作用磁場N-S極方向磁場過零時，開關動作，轉換2秒。靜止該過零點時，處于轉換狀態，失去外界磁場作用，自動復位。S-N極方向磁場過零不轉換。
TCK-3型和TCK-4型保持式磁性開關，其作用磁場形式不同。
TCK-3型保持式磁性開關有兩個狀態，能保持。當外界S極磁場自下而上作用于磁傳感器時，開關轉換動觸點與上端接通，指示紅燈亮，此狀態被保持。即使失去外界磁場作用、開關上電、失電，仍保持此狀態。當外界有S極磁場自上而下作用于磁傳感器時，轉換動觸點與下端接通，指示綠燈亮，并一直保持這種狀態，直至下次自下而上動作。S極磁場上下作用3型磁開關，磁開關轉換動作并能保持各個狀態，類似用力上下?lián)軇?dòng)機械式鈕子開關一樣。
TCK-4型保持式磁性開關，磁傳感器檢測到外界作用磁場N-S極方向磁場過零時，開關轉換動觸點與上端接通，指示紅燈亮，此狀態被保持。當外界作用磁場S-N極方向磁場過零時，開關轉換動觸點與下端接通，指示綠燈亮，并一直保持這種狀態。TCK-4型磁性開關有準確的窄窗孔磁場過零轉換特性，定位 度。
TCK磁性開關原理框圖如圖1。它們使用了靈敏可靠的磁傳感器和微電子器件，有的磁靈敏度、的分辨率和寬的反應頻率。電路設計采用了冗余結構和技術，采用了開關電源，電源電壓為50～60Hz 85～265VAC。全部電路由環氧樹脂固化在鑄鋁或鑄銅開關殼內，全密封、防水、抗砸。TCK磁性開關由于綜合采用了一系列設計技術和工藝技術，所以取得了較的技術指標和性能，適用于各種礦井。能在礦井井筒中不用維修，在礦井單繩和多繩提升機上使用TCK磁性開關有兩種方法：永磁鐵磁場源法和鋼絲繩磁場源法。這兩種用法都是直接檢測提升容器實際所處位置?？梢酝瑫r(shí)使用這兩種方法，配合電氣控制設備，保障提升機準確運行。本說明主要介紹這兩種使用方法。

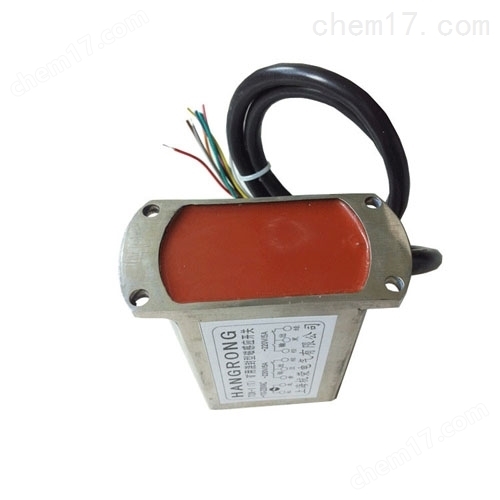

TCK-1P
TCK-1P圖
運費說明
物流：順豐遞、德邦物流。目的地：
三、產品型號規格和結構
TCK系列磁性開關產品型號規格
表1
名 稱
型 號
電源電壓
輸出方式
通用性磁性開關
TCK-1P
TCK-2P
85V～265V
兩組轉換電磁繼電器觸點
通用性保持式 磁性開關
TCK-3P
TCK-4P
型磁性開關
TCK-1T
TCK-2T
85V～153V
兩組轉換電磁繼電器觸點
向上運動
安裝TCK-3型磁開關時應該注意：字頭的方面向上方向（例如：
上
下
TCK及字的底部為下，字的頂部為上，當運動方向有
向下運動
字底部向
字頂部運動時稱為向上運動，反之則稱為向下運動）。
四、產品服務宗指
（1）可靠：從購買之日起半年年內非人為原因和機械原因造成的損壞，請將損壞磁開關器件寄回公司，公司給予免費換新！
（2）服務：公司擁有*的物流運輸，對于從本公司購買TCK系列磁開關的用戶，全省從購買之日起第二天收到貨物，遲2天到貨！
對于有要求的用戶公司可以給予定制！
（3）對于使用TCK系列磁開關和同行的KGE1和TK系列磁開關的老用戶，只要將損壞的磁開關寄回公司，公司將給予10的！
CJK-1Z-KB、CJK-2Z-KB、CJK-3Z-KB、CJK-4Z-KB、CJK-5Z-KB、CJK-32-KB、
KSC02-1、KSC02-2、KSC02A-1、KSC02A-2、KSC02-0.1/220、
KSC02A、KSC02B、CJK-1Z/T、CJK-1Z-K/T、CJK-3Z-K/T、
CJK-4Z-K/T CJK-5Z-K/T 、CKG-3Z、CJK-32-K/T、FBK-1、FBK-2、
FBK-3、BGK-II，TCK-1P、TCK-1T
1. 動作距離：120mm
2. 通斷差：30mm以內
3. 響應時間：小于10ms
4. 振動頻率：20G 10-1000HZ
5. 勵磁電壓：DC24V±2V
6. 勵磁電流：0.6A
7. 環境濕度：-55℃—+125℃
8. 接點容量：80VA
防爆磁性接近開關顧名思義，就是通過磁鐵來感應的開關。磁性開關是用來檢測氣缸活塞位置的、即檢測活塞運動行程的，它可以分為接點型 和無接點型兩種。礦用接近開關主要用于運動物體wei置檢測,此開關屬于記憶型接近開關。當磁體從一個方向通過礦用接近開關時，輸出觸點 閉合并保持,從另一個方向再次通過接近開關輸出觸點斷開并保持。具有無碰撞、抗干擾能力強等特點。礦用澆封型磁性接近開關主要用于運 動物體位置檢測，當運動物體上的磁鋼通過時，接近開關輸出觸點閉合，離開時觸點斷開。被廣泛應用于煤礦、化工、石油等有爆炸性危險的 場所，是現代自動控制系統中的理想傳感器。感應磁性開關是一種通過磁場信號來控制的線路開關器件，也叫磁控開關。常用的感應磁性開關 有單觸點和雙觸點兩種。
采用磁感應原理，具有無碰撞、抗干擾能力強等特點。主要用于運動物tiwei置檢測,當運動物體上的磁鋼通過時,接近開關輸出觸點閉合，離 開時觸點斷開。它被廣泛應用于煤礦、化工、石油等有危險的場所，是現代自動控制系統中的理想傳感器。
防爆磁性接近開關產品的特點
1、作用距離：a.電磁鐵作用距離120mm；b.永磁鐵作用距離150mm。
2、帶負載能力強：可直接帶3A負載，而無需加中間繼電器過渡。可靠、方便。
3、靈敏度高，反應速度快：響應時間小于2.5ms。
4、能在極惡劣環境工作
5、可靠：只要在開關附近無強磁場，同時按產品技術說明書要求安裝，就能確保開關50 萬次沒有誤動作，可靠性百分100。
6、磁接近開關的工作特點：是靠磁感應動作的非接觸開關，從根本上解決了因接觸而產生誤動作的問題。
7、應用范圍廣：主要應用于焦?fàn)t設備、翻車機設備鋼鐵設備。
防爆磁性接近開關使用方法
防爆磁性接近開關產品說明
1、構成磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種，根據控制的需要進行選擇。開關觸頭又分為常開接點 ，常閉接點及轉控接點三種形式，也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上，且二者間的距離在工作距離之內。在開關觸 頭的周圍，不能有強磁場，以免造成影響。電磁體需要用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而造成短 接燒毀觸點。接線應盡量短，盡可能遠離其它配線
2、功能非記憶型磁接近開關，為非接觸的，具有通，斷或轉換功能，以便實現對位，限位和各種控制目的。
防爆磁性接近開關安裝位置
磁性開關可以安裝在行程末端，也可以安裝在行程中間的任意位置上。
對于要將磁性開關安裝在行程中間的情況（例如要使活塞在行程中途的某一位置停止），開關的安裝位置可按照如下方法確定。在活塞應停止 位置使活塞固定，讓磁性開關在活塞的上方左右移動，找出開關開始吸合時的位置，則左右吸合位置的中間位置便是開關的*高靈敏度位置。 磁性開關應固定在這個*高靈敏度位置。
當要將開關安裝在行程末端時，為保證開關安裝在*高靈敏度位置，對不同氣缸，在樣本上，都已經標出離側端蓋和無桿側端蓋的距離A和B。
防爆磁性接近開關使用注意事項
1）從anquan考慮，兩磁性開關的間距應比*大磁滯距離大3mm。
2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。
3）兩個以上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測jing度，兩缸筒間距離一般應大于40mm。
4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的*大速度vmax。該*大速度vmax與磁性開關的*小動作范圍lmin、磁性開關鎖帶負載 的動作時間tc之間的關系為：vmax=lmin/tc
例如，磁性開關連接的電磁閥的動作時間t=0.02s，磁性開關的*小動作范圍lmin=10mm，則磁性開關能檢測的*大速度vmax=500mm/s。若氣缸活 塞的速度小于500mm/s，則此磁性開關可以使用。若活塞運動速度大于500mm/s，又沒有合適的通用型磁性開關可選，則只能選用帶延時功能的 防爆磁性接近開關。
5）安裝開關時擰緊螺釘?shù)牧匾m當。力矩過大會損壞開關，力矩太小有可能使開關的*佳安裝位置出現偏移。
6）要定期檢查磁性開關的安裝位置是否出現偏移。在設定位置活塞停止時對雙色型開關，綠燈亮為正確，紅燈亮則出現偏移了。
防爆磁性接近開關的廣泛應用與重要性
一、防爆磁性接近開關介紹
隨著工業自動化的快速發展，各種傳感器和開關設備在工業生產過程中扮演著至關重要的角色。防爆磁性接近開關，作為一種特殊類型的開關 設備，其應用越來越廣泛。本文將探討防爆磁性接近開關的工作原理、特點以及在不同行業中的應用，以展示其在現代工業生產中的重要性。
二、防爆磁性接近開關的工作原理與特點
防爆磁性接近開關是一種基于磁性感應原理的開關設備，其工作原理主要依賴于磁場的變化。當磁性物體接近開關時，其磁場將觸發開關內部 的磁性感應元件，從而產生電信號輸出。防爆磁性接近開關具有以下特點：
防爆性能：防爆磁性接近開關采用特殊的防爆設計，能夠在易燃易爆的環境中安全使用，有效避免火災和爆炸事故的發生。
耐用性：該開關采用高品質的材料和先進的制造工藝，具有較高的耐用性和穩定性，能夠在惡劣的工業環境中長時間穩定運行。
靈敏度高：防爆磁性接近開關具有較高的靈敏度，能夠準確檢測磁性物體的接近和離開，實現精確的控制和操作。
安裝方便：該開關結構緊湊，安裝簡單方便，能夠適應各種復雜的安裝環境。
三、防爆磁性接近開關的應用
防爆磁性接近開關在工業生產中具有廣泛的應用，以下是一些典型的應用場景：
石油和化工行業：在石油和化工行業中，設備和管道中常常存在易燃易爆的液體或氣體。防爆磁性接近開關可以安全地用于監測和控制這些設 備和管道的狀態，確保生產過程的安全和穩定。例如，在石油鉆井平臺上，防爆磁性接近開關可以用于監測鉆井設備的運行狀態，及時發現并 處理異常情況。
礦山和煤炭行業：在礦山和煤炭行業中，瓦斯和煤塵等爆炸性物質的存在使得安全監測和控制變得尤為重要。防爆磁性接近開關可以用于礦井 提升機、礦車計數、閘門控制等自動化控制系統中，確保礦山生產的安全和高效。例如，在煤礦井下運輸系統中，防爆磁性接近開關可以用于 實時監測礦車的運行狀態和位置，實現礦車的自動計數和調度。
自動化生產線：在自動化生產線上，防爆磁性接近開關可以用于檢測工件的位置、速度和方向等參數，實現精確的控制和操作。例如，在汽車 零部件生產線上，防爆磁性接近開關可以用于檢測零部件的到位情況，確保生產過程的順利進行。
四、結論
防爆磁性接近開關作為一種重要的工業自動化設備，在工業生產中具有廣泛的應用和重要性。其防爆性能、耐用性、高靈敏度和安裝方便等特 點使其成為易燃易爆環境中不可或缺的設備。通過不斷的技術創新和應用拓展，防爆磁性接近開關將在未來的工業生產中發揮更加重要的作用 。
