繼電器觸點五線制輸出接近開關LJC40-2420GJ
產品介紹：
接近開關是一種不需要運動部件，就可以因為機械的直接接觸而操作的位置開關，當相關的物體在接近開關的時候，可以感應到動作距離，從而驅動直流電器或者給計算機裝置提供一個控制指令，是非常理想的電子開關量傳感器。接近開關應用到非常多的行業，特別是在工業上，運用的更加的普遍，它被分為無源式、光電式、電容式等幾大類，能夠準確的反應出機器運動機構的位置和行程。
產品特性:
光滑或螺紋式不銹鋼圓柱形外殼
反極性保護和短路保護
LED狀態指示
M8, M12接插件連接或端子接線方式
PVC，PUR或硅電纜出線方式
2線，3線，4線直流，交流，NAMUR輸出方式以及AS-I總線方式輸出
繼電器觸點五線制輸出接近開關LJC40-2420GJ
選型：
1.根據檢測物體選擇接近開關類型。如果檢測物體為金屬選電感式接近開關，如果檢測物體為非金屬如木材、塑料、紙、水等或較小較細的金屬則應選擇電容式接近開關。
2.外形選擇，這可以根據接近開關安裝的位置決定，通常有圓柱形接近開關、方型接近開關、環形接近開關可選。如果選擇圓柱形則應考慮好需要直徑多大的，如選擇方型的也須選擇檢測面直徑。
3.感應距離選擇，一般來說接近開關檢測距離都比較短，常見的有1-50mm。檢測距離越長其檢測面也越大，價格也會越高。
4.感應面的位置，通常有前端感應、上端感應、內孔感應可選;
5.線長選擇，標準配置連接電纜長度為2米。如需要更長的連接線則應在訂貨前向廠家說明，卻莫定好接近開關后自行加接延長線，這會容易導致接近開關輸出信號不穩。
6.輸出工作電壓選擇，通常有直流型DC24V或交流AC250V可選;
7.輸出方式選擇，通常有NPN-常開、NPN-常閉、PNP-常開、PNP-常閉、2線常開，2線常閉，直流3線式、直流4線式可選;
8.連接方式方式選擇，有出線式、接插件式、豬尾式可選
卓信公司部分產品：
SN6F300K2接近開關
小圓柱型接近開關SR05-1DN
BHWDHLX-08 24-380V皮帶機拉繩開關
BK E3JK-DS30M1紅外感應開關漫反射型交直流通用繼電器輸出
接近開關鋼廠用CR-D10ECH U:10-36V I:2000ma
鋼廠用接近開關SAT8-1BXSJ-R15，220VAC
鋼廠運輸帶用接近開關SAT8-1BXSJ-G415，220VAC
BKF-DS200M1防水光電傳感器
EH50-D80C-L1長檢測距離接近開關
接近開關又稱無觸點接近開關，是理想的電子開關量傳感器。當金屬檢測體接近開關的感應區域，開關能無接觸，無壓力、無火花、迅速發出 電氣指令，準確反應出運動機構的位置和行程，即使用于一般的行程控制，其定位精度、操作頻率、使用壽命、安裝調整的方便性和對惡劣環 境的適用能力，是一般機械式行程開關所不能相比的。它廣泛地應用于機床、冶金、化工、輕紡和印刷等行業。在自動控制系統中可作為限位 、計數、定位控制和自動保護環節等。
接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任 何壓力即可使開關動作，從而驅動直流電器或給計算機（plc)裝置提供控制指令。接近開關是種開關型傳感器（即無觸點開關），它既有行程 開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐 蝕等特點。產品有電感式、電容式、霍爾式、交、直流型。
接近開關優點：
接近開關由于能以非接觸方式進行檢測，所以不會磨損和損傷被檢測對象。接近開關多采用了半導體三管(集電)做控制信號輸出,相對用機械 動作輸出控制,由于采用無觸點輸出方式，因此采用半導體輸出具有反應速度快、使用壽命更長，對觸點的壽命無影響。與光檢測方式不同， 適合在水、油等惡劣環境下使用檢測時幾乎不受檢測對象的污漬和油、水等的影響。與接觸式開關相比，由于采用了半導體三管(集電)做控制 輸出，可實現高速響應，也可以用于測速。能對應廣泛的溫度范圍：根據感應型接近開關的檢測原理，傳感器不受檢測物體顏色的影響對檢測 對象的物理性質變化進行檢測，所以幾乎不受表面顏色等的影響。接近開關以無需接觸檢測對象進行檢測為目的，能檢測對象的移動信息和存 在信息轉換為電氣信號。是限位開關、行程開關、接觸式檢測方式的理想產品。
接近開關的性能：
2WSA-PKH50接近開關具有結構簡單、靈敏度高、分辨力高，能感受0.01μm甚更小的位移、無反作用力、動態響應好、能實現非接觸測量、能 在惡劣環境下工作等優點，而且隨著新工藝、新材料問世，特別是電子技術的發展，使干擾和寄生電容等問題不斷得以解決，因此越來越廣泛 地應用于各種測量中。
接近開關應用領域：
接近開關又稱無觸點接近開關，是理想的電子開關量傳感器。當金屬檢測體接近開關的感應區域，開關能無接觸，無壓力、無火花、迅速發出 電氣指令，準確反應出運動機構的位置和行程，即使用于一般的行程控制，其定位精度、操作頻率、使用壽命、安裝調整的方便性和對惡劣環 境的適用能力，是一般機械式行程開關所不能相比的。它廣泛地應用于機床、冶金、化工、輕紡和印刷等行業。在自動控制系統中可作為限位 、計數、定位控制和自動保護環節。接近開關具有使用壽命長、工作可靠、重復定位精度高、無機械磨損、無火花、無噪音、抗振能力強等特 點。
接近開關分類：
生產接近開關、電感式傳感器：金屬外殼，螺紋圓柱外形，直流2線、3線、4線、交流2線、交直流2線，黃色LED指示燈紅色LED指示燈， ， 全螺紋接近開關、帶插接近開關、帶線的接近開關、方形接近開關、角柱型接近開關、平面型接近開關、直徑8mm接近開關、直徑12mm接近開 關、直徑18mm接近開關、直徑30mm接近開關，PNP接近開關、NPN接近開關。

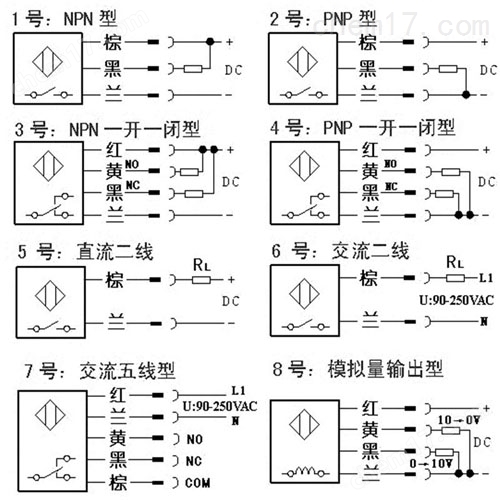

接近開關接線圖
1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。
2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。
3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型 接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。
4）接近開關的負載可以是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。
5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源負，電 流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要選用PNP型接近開關 。千萬不要選錯了。
6）兩線制接近開關受工作條件的控制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關 雖多了一根線，但不受剩余電流之類不利因素的困擾。
7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。
因為位移傳感器可以根據不同的原理和不同的方法做成，而不同的位移傳感器對物體的“感知”方法也不同，所以常見的接近開關有以下幾種 ：
1、無源接近開關
這種開關不需要電源，通過磁力感應控制開關的閉合狀態。當磁或者鐵質觸發器靠近開關磁場時，和開關內部磁力作用控制閉合。特點：不需 要電源，非接觸式，免維護，環保。
干簧管是典型的無源交直流通用開關。里面的觸點是鐵金屬做成的，當磁鐵靠近的時候，磁性可以使內部的鐵觸點改變狀態，變成吸合或者斷 開，以控制其它的電路通斷。
2、渦流式接近開關
這種開關有時也叫電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開 關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是導電體。
3、電容式接近開關
這種開關的測量通常是構成電容器的一個板，而另一個板是開關的外殼。這個外殼在測量過程中通常是接地或與設備的機殼相連接。當有物體 移向接近開關時，不論它是否為導體，由于它的接近，總要使電容的介電常數發生變化，從而使電容量發生變化，使得和測量頭相連的電路狀 態也隨之發生變化，由此便可控制開關的接通或斷開。這種接近開關檢測的對象，不限于導體，可以絕緣的液體或粉狀物等。
4、霍爾接近開關
霍爾元件是一種磁敏元件。利用霍爾元件做成的開關，叫做霍爾開關。當磁性物件移近霍爾開關時，開關檢測面上的霍爾元件因產生霍爾效應 而使開關內部電路狀態發生變化，由此識別附近有磁性物體存在，進而控制開關的通或斷。這種接近開關的檢測對象必須是磁性物體。
5、光電式接近開關
利用光電效應做成的開關叫光電開關。將發光器件與光電器件按一定方向裝在同一個檢測頭內。當有反光面（被檢測物體）接近時，光電器件 接收到反射光后便在信號輸出，由此便可“感知”有物體接近。
6、其它型式
當觀察者或系統對波源的距離發生改變時，接近到的波的頻率會發生偏移，這種現象稱為多普勒效應。聲納和雷達是利用這個效應的原理制成 的。利用多普勒效應可制成超聲波接近開關、微波接近開關等。當有物體移近時，接近開關接收到的反射信號會產生多普勒頻移，由此可以識 別出有無物體接近。
接近開關的行業應用
接近開關，作為一種無需與運動部件進行機械直接接觸即可操作的位置開關，在工業自動化和控制系統中發揮著至關重要的作用。它不僅能夠 準確感知物體的位置、距離和狀態，還能為控制系統提供精確的反饋信息，從而實現對設備的精確控制和保護。以下是對接近開關在不同行業 應用的詳細介紹：
一、制造業
在制造業中，接近開關被廣泛應用于生產線的自動化控制。通過檢測物體的位置和方向，接近開關能夠?qū)崿F(xiàn)對物料的輸送、分揀和計數的精確 控制。例如，在包裝生產線上，接近開關可以檢測產品的位置和數量，控制包裝機器的運作，確保產品包裝的正確性和效率。
二、機器人控制
在機器人控制領域，接近開關同樣發揮著重要作用。它能夠幫助機器人檢測物體的位置和距離，實現自動化控制。在焊接機器人中，接近開關 可以檢測工件的位置和形狀，自動控制焊接機器人的運作，提高焊接精度和效率。
三、汽車工業
在汽車工業中，接近開關被廣泛應用于汽車生產線的自動化控制。通過檢測零部件的位置和數量，接近開關能夠控制機器人的操作，確保汽車 裝配的準確性和效率。此外，接近開關還可以用于檢測汽車的安全系統，如車門、車窗等是否關閉緊密，提高汽車的安全性能。
四、自動化控制系統
在自動化控制系統中，接近開關作為感應元件發揮著關鍵作用。它廣泛應用于物料傳送系統、裝配機械、包裝設備、印刷設備、工業機器人和 流程控制等領域。當金屬物體靠近或遠離接近開關時，它能夠迅速發出信號對設備進行控制，使其自動化運行。這種無需機械接觸的操作方式 不僅提高了設備的運行效率，還降低了維護成本。
五、其他應用
除了上述行業外，接近開關還在許多其他領域得到廣泛應用。例如，在化工、制藥等行業中，接近開關可以實時監測物料的流動速度，并根據 需要調整投料裝置的運行參數；在門禁系統中，接近開關可以檢測車輛或人員的進出情況，實現自動管理和控制；在停車場中，接近開關可以 檢測車輛的存在和位置信息，實現停車場的智能管理。
總之，接近開關作為一種高性能、高可靠性的傳感器設備，在工業自動化和控制系統中發揮著至關重要的作用。隨著智能化、自動化的不斷發 展，其應用前景將更加廣闊。
雙向拉繩開關產品質量承諾：
1、產品的制造和檢測均有質量記錄和檢測資料。
2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
產品價格承諾：
1、為了保證產品的高可靠性和先進性，山東卓信生產的產品選材均選用高端原材料生產。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。
產品交貨期：一般常規格產品，款到發貨，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別 組織生產、安裝，力爭滿足用戶需求。
產品售后承諾：產品售出，后續會為客戶提供優質的售后服務保障，出現任何問題可以與我公司售后聯系！電話15163766288
