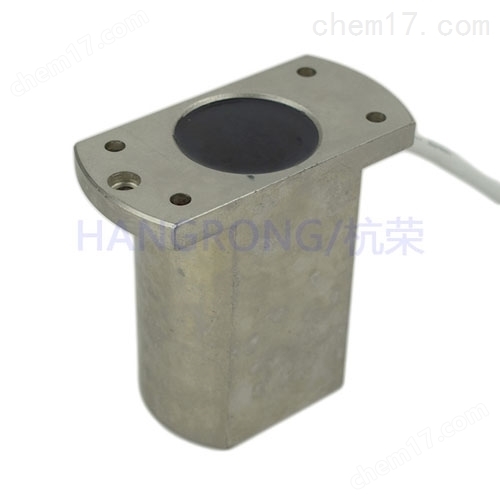

KGE1-1AF礦用磁性接近開關
CJK-32-KB、CY-1、CY-2、KCY-1、KCY-2、CJK-1Z/T、CJK-1Z-K/T、
CJK-3Z-K/T、CKG-3Z、CJK-32-K/T、FBK-1、FBK-2、FBK-3、
KGE1系列礦用澆封型磁感應開關主要用在礦井井筒中，常用的別名有KGE1井筒開關 ，KGE井筒開關，KGE1到位開關，KGE1到位開關，KGE1對灌開關，KGE對灌開關等。KGE1-1表示一組觸點即5芯線（1組常開，1組常閉）
KGE27、CJK-1C、CJK-2C、CJK-3C、CJK-4C、CJK-5C、CJK-1Z、CJK-2Z、CJK-3Z、CJK-4Z、CJK-5Z、CJK-1C-、CJK-1C/
CJK-1Z-KB、CJK-2Z-KB、CJK-3Z-KB、CJK-4Z-KB、CJK-5Z-KB、
KGE1-2表示二組觸點即8芯線（2組常開，2組常閉）
我公司礦用系列的磁感應開關，KSC1010G系列磁感應開關、KYCJ系列、CY系列、CJK系列、KSA系列接近磁開關。
BGK-II、
KYCX-10、KYCX-1,KYCJ-1Z、KYCJ-1F,KHC100,KMW120G,KSC1010G,KSC1010G-1/220
公司已經開發出了礦山行業井筒所使用的TCK系列磁性開關、KGE礦用澆封型磁感應開關，
山東卓信電氣的礦用永磁限位開關
KGE1-1AF礦用磁性接近開關
礦用澆封型磁感應開關、通用型磁性開關、KGE1-1，型磁性開關、型磁性開關、KGE1-2、KGE1-2T、KGE1-2P、KGE1-1AP、KGE1-1T、
KGE1-1P、KGE27、 TCK-1T，TCK-1P、TCK-2P，TCK-1、TCK-2、TCK-2T
TCK-T是型磁性開關，TCK-P是通用型磁性開關
保持式磁性開關TCK-3，TCK-4、TCK-3T，TCK-4T、TCK-3P，TCK-4P、
TS-250 TS-360 TS-500 S-250EX S-360EX S-500EX *磁鐵
磁性開關怎么接線？
磁性開關接線圖如下：
接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。
兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。
三線制接近開關的接線：紅(棕)線接電源正端；藍線接電源0V端;黃(黑)線為信號，應接負載。
而負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。
磁性開關使用注意事項：
(1)電壓和電流應避免超出使用范圍。
(2)嚴禁磁性開關與電源直接接通，必須同負載（如繼電器等）串聯使用。
(3)磁性開關選用連接之前，要確認使用的工作電源，采用直流電源時，磁性開關的紅色線接電源的正極。
(4)請避免在有強磁場，大電流的環境使用磁性開關氣缸，若要使用，請加屏蔽裝置。
(5)選擇氣缸配件：按照動作和連接的要求，選擇氣缸配件 。
KGE1-1AF礦用磁性接近開關
1. 動作距離：120mm
2. 通斷差：30mm以?xún)?nèi)
3. 響應時間：小于10ms
4. 振動頻率：20G 10-1000HZ
5. 勵磁電壓：DC24V±2V
6. 勵磁電流：0.6A
7. 環境濕度：-55℃—+125℃
8. 接點容量：80VA
防爆磁性接近開關顧名思義，就是通過磁鐵來感應的開關。磁性開關是用來檢測氣缸活塞位置的、即檢測活塞運動行程的，它可以分為接點型 和無接點型兩種。礦用接近開關主要用于運動物體wei置檢測,此開關屬于記憶型接近開關。當磁體從一個方向通過礦用接近開關時，輸出觸點 閉合并保持,從另一個方向再次通過接近開關輸出觸點斷開并保持。具有無碰撞、抗干擾能力強等特點。礦用澆封型磁性接近開關主要用于運 動物體位置檢測，當運動物體上的磁鋼通過時，接近開關輸出觸點閉合，離開時觸點斷開。被廣泛應用于煤礦、化工、石油等有爆炸性危險的 場所，是現代自動控制系統中的理想傳感器。感應磁性開關是一種通過磁場信號來控制的線路開關器件，也叫磁控開關。常用的感應磁性開關 有單觸點和雙觸點兩種。
采用磁感應原理，具有無碰撞、抗干擾能力強等特點。主要用于運動物tiwei置檢測,當運動物體上的磁鋼通過時,接近開關輸出觸點閉合，離 開時觸點斷開。它被廣泛應用于煤礦、化工、石油等有危險的場所，是現代自動控制系統中的理想傳感器。
防爆磁性接近開關產品的特點
1、作用距離：a.電磁鐵作用距離120mm；b.永磁鐵作用距離150mm。
2、帶負載能力強：可直接帶3A負載，而無需加中間繼電器過渡?？煽俊⒎奖?。
3、靈敏度高，反應速度快：響應時間小于2.5ms。
4、能在極惡劣環境工作
5、可靠：只要在開關附近無強磁場，同時按產品技術說明書要求安裝，就能確保開關50 萬次沒有誤動作，可靠性百分100。
6、磁接近開關的工作特點：是靠磁感應動作的非接觸開關，從根本上解決了因接觸而產生誤動作的問題。
7、應用范圍廣：主要應用于焦?fàn)t設備、翻車機設備鋼鐵設備。
防爆磁性接近開關使用方法
防爆磁性接近開關產品說明
1、構成磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種，根據控制的需要進行選擇。開關觸頭又分為常開接點 ，常閉接點及轉控接點三種形式，也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上，且二者間的距離在工作距離之內。在開關觸 頭的周?chē)?，不能有?qiáng)磁場，以免造成影響。電磁體需要用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而造成短 接燒毀觸點。接線應盡量短，盡可能遠離其它配線
2、功能非記憶型磁接近開關，為非接觸的，具有通，斷或轉換功能，以便實現對位，限位和各種控制目的。
防爆磁性接近開關安裝位置
磁性開關可以安裝在行程末端，也可以安裝在行程中間的任意位置上。
對于要將磁性開關安裝在行程中間的情況（例如要使活塞在行程中途的某一位置停止），開關的安裝位置可按照如下方法確定。在活塞應停止 位置使活塞固定，讓磁性開關在活塞的上方左右移動，找出開關開始吸合時的位置，則左右吸合位置的中間位置便是開關的*高靈敏度位置。 磁性開關應固定在這個*高靈敏度位置。
當要將開關安裝在行程末端時，為保證開關安裝在*高靈敏度位置，對不同氣缸，在樣本上，都已經標出離側端蓋和無桿側端蓋的距離A和B。
防爆磁性接近開關使用注意事項
1）從anquan考慮，兩磁性開關的間距應比*大磁滯距離大3mm。
2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。
3）兩個以上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測jing度，兩缸筒間距離一般應大于40mm。
4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的*大速度vmax。該*大速度vmax與磁性開關的*小動作范圍lmin、磁性開關鎖帶負載 的動作時間tc之間的關系為：vmax=lmin/tc
例如，磁性開關連接的電磁閥的動作時間t=0.02s，磁性開關的*小動作范圍lmin=10mm，則磁性開關能檢測的*大速度vmax=500mm/s。若氣缸活 塞的速度小于500mm/s，則此磁性開關可以使用。若活塞運動速度大于500mm/s，又沒有合適的通用型磁性開關可選，則只能選用帶延時功能的 防爆磁性接近開關。
5）安裝開關時擰緊螺釘?shù)牧匾m當。力矩過大會損壞開關，力矩太小有可能使開關的*佳安裝位置出現偏移。
6）要定期檢查磁性開關的安裝位置是否出現偏移。在設定位置活塞停止時對雙色型開關，綠燈亮為正確，紅燈亮則出現偏移了。
防爆磁性接近開關的廣泛應用與重要性
一、防爆磁性接近開關介紹
隨著工業自動化的快速發展，各種傳感器和開關設備在工業生產過程中扮演著至關重要的角色。防爆磁性接近開關，作為一種特殊類型的開關 設備，其應用越來越廣泛。本文將探討防爆磁性接近開關的工作原理、特點以及在不同行業中的應用，以展示其在現代工業生產中的重要性。
二、防爆磁性接近開關的工作原理與特點
防爆磁性接近開關是一種基于磁性感應原理的開關設備，其工作原理主要依賴于磁場的變化。當磁性物體接近開關時，其磁場將觸發開關內部 的磁性感應元件，從而產生電信號輸出。防爆磁性接近開關具有以下特點：
防爆性能：防爆磁性接近開關采用特殊的防爆設計，能夠在易燃易爆的環境中安全使用，有效避免火災和爆炸事故的發生。
耐用性：該開關采用高品質的材料和先進的制造工藝，具有較高的耐用性和穩定性，能夠在惡劣的工業環境中長時間穩定運行。
靈敏度高：防爆磁性接近開關具有較高的靈敏度，能夠準確檢測磁性物體的接近和離開，實現精確的控制和操作。
安裝方便：該開關結構緊湊，安裝簡單方便，能夠適應各種復雜的安裝環境。
三、防爆磁性接近開關的應用
防爆磁性接近開關在工業生產中具有廣泛的應用，以下是一些典型的應用場景：
石油和化工行業：在石油和化工行業中，設備和管道中常常存在易燃易爆的液體或氣體。防爆磁性接近開關可以安全地用于監測和控制這些設 備和管道的狀態，確保生產過程的安全和穩定。例如，在石油鉆井平臺上，防爆磁性接近開關可以用于監測鉆井設備的運行狀態，及時發現并 處理異常情況。
礦山和煤炭行業：在礦山和煤炭行業中，瓦斯和煤塵等爆炸性物質的存在使得安全監測和控制變得尤為重要。防爆磁性接近開關可以用于礦井 提升機、礦車計數、閘門控制等自動化控制系統中，確保礦山生產的安全和高效。例如，在煤礦井下運輸系統中，防爆磁性接近開關可以用于 實時監測礦車的運行狀態和位置，實現礦車的自動計數和調度。
自動化生產線：在自動化生產線上，防爆磁性接近開關可以用于檢測工件的位置、速度和方向等參數，實現精確的控制和操作。例如，在汽車 零部件生產線上，防爆磁性接近開關可以用于檢測零部件的到位情況，確保生產過程的順利進行。
四、結論
防爆磁性接近開關作為一種重要的工業自動化設備，在工業生產中具有廣泛的應用和重要性。其防爆性能、耐用性、高靈敏度和安裝方便等特 點使其成為易燃易爆環境中不可或缺的設備。通過不斷的技術創新和應用拓展，防爆磁性接近開關將在未來的工業生產中發揮更加重要的作用 。
雙向拉繩開關產品質量承諾：
1、產品的制造和檢測均有質量記錄和檢測資料。
2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
產品價格承諾：
1、為了保證產品的高可靠性和先進性，山東卓信生產的產品選材均選用高端原材料生產。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。
產品交貨期：一般常規格產品，款到發貨，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別 組織生產、安裝，力爭滿足用戶需求。
產品售后承諾：產品售出，后續會為客戶提供優質的售后服務保障，出現任何問題可以與我公司售后聯系！電話15163766288
